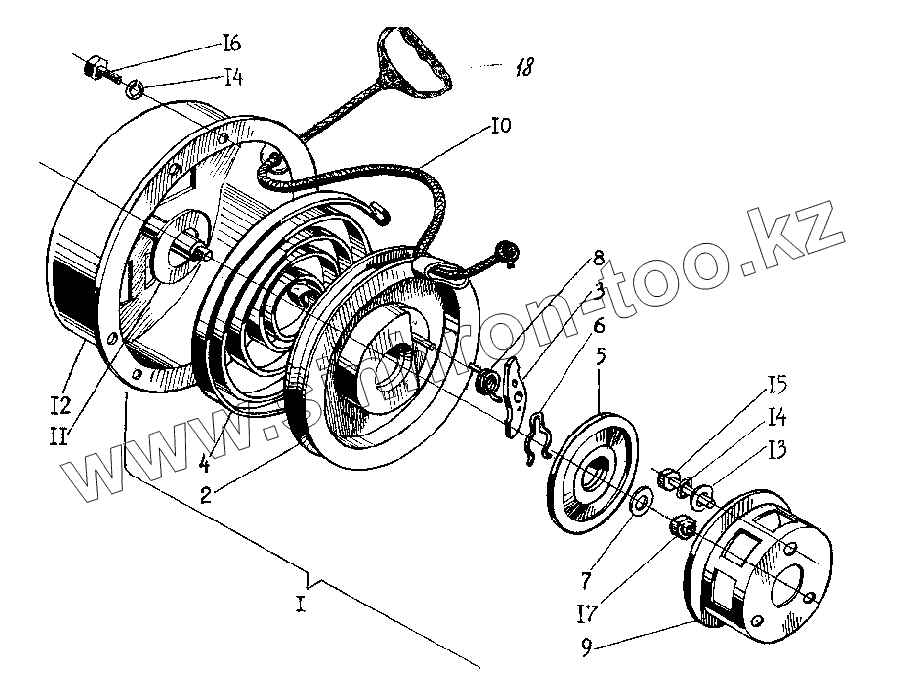

Каталог запасных частей к технике: УМПО-440 "Рысь". Система запуска
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 440-1022010 | Стартер в сборе | |
| 2 | 440-1022050 | Шкив | |
| 3 | 440-1022064 | Собачка | |
| 4 | 440-1022067 | Пружина | |
| 5 | 440-1022065 | Шайба упорная | |
| 6 | 440-1022066 | Толкатель | |
| 7 | 3406А-1,5-10-16 | Шайба | |
| 8 | 440-1022072 | Пружина | |
| 9 | 440-1022071 | Храповик | |
| 10 | [Шнур плетеный (D=5, L=2,1м) ТУ17-04-15-308-94] | Шнур плетеный (D=5, L=2,1м) ТУ17-04-15-308-94 | |
| 11 | 440-1022069 | Прокладка | |
| 12 | 440-1022070 | Корпус | |
| 13 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 14 | [Шайба 6 65Г.016 ГОСТ6402-70] | Шайба 6 65Г.016 ГОСТ6402-70 | |
| 15 | [Болт М6-6gх20.109.40.016 ГОСТ7798-70] | Болт М6-6gх20.109.40.016 ГОСТ7798-70 | |
| 16 | [Винт М6-6gх16.109.019 ГОСТ1491-80] | Винт М6-6gх16.109.019 ГОСТ1491-80 | |
| 17 | 3374А-10кд | Гайка | |
| 18 | 440-1022068 | Рукоятка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
