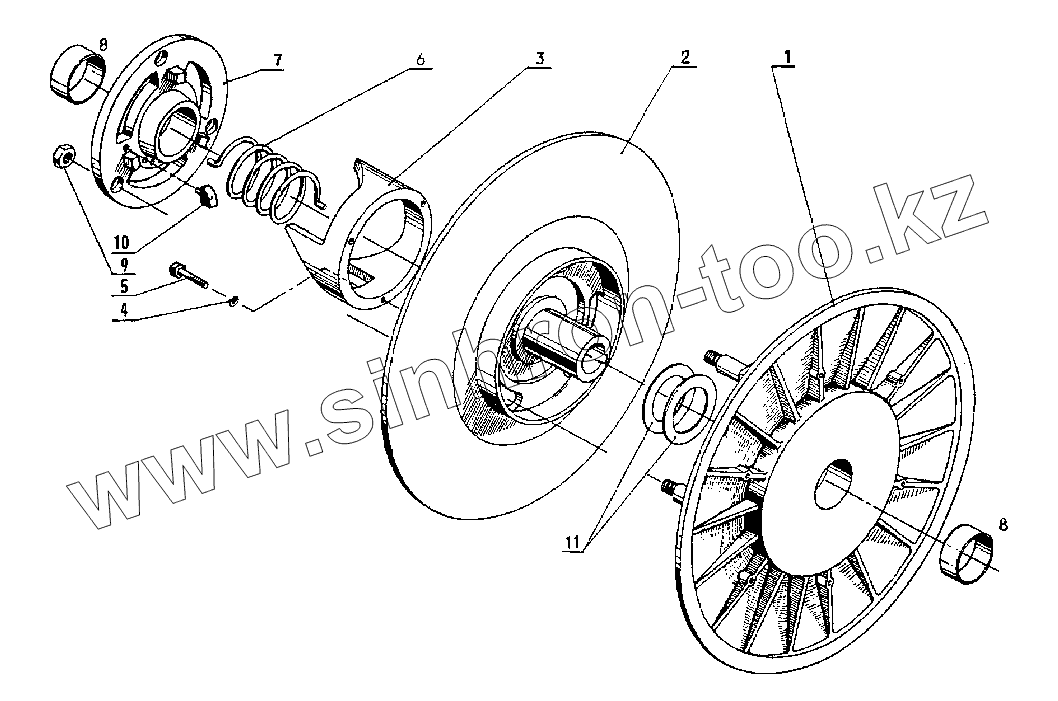

Каталог запасных частей к технике: УМПО-440 "Рысь". Шкив ведомый
1
2
3
4
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.06.020.025 | Конус подвижный | |
| 2 | 113.06.020.035 | Конус неподвижный | |
| 3 | 113.06.020.001 | Полумуфта клиновая | |
| 4 | [Шайба 5.65Г.016 ГОСТ6402-70] | Шайба 5.65Г.016 ГОСТ6402-70 | |
| 5 | [Болт М5-6gх30.88.016 ГОСТ7805-70] | Болт М5-6gх30.88.016 ГОСТ7805-70 | |
| 6 | 113.06.020.002 | Пружина | |
| 7 | 113.06.020.055 | Крышка | |
| 8 | [Подшипник 38х18 ТУ51-014-5746000-92] | Подшипник 38х18 ТУ51-014-5746000-92 | |
| 9 | [Гайка 8-Ц ОСТ133055-80] | Гайка 8-Ц ОСТ133055-80 | |
| 10 | 113.06.020.004 | Вставка | |
| 11 | 113.06.020.003 | Шайба регулировочная | |
| 12 | 113.06.020.003-01 | Шайба регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
