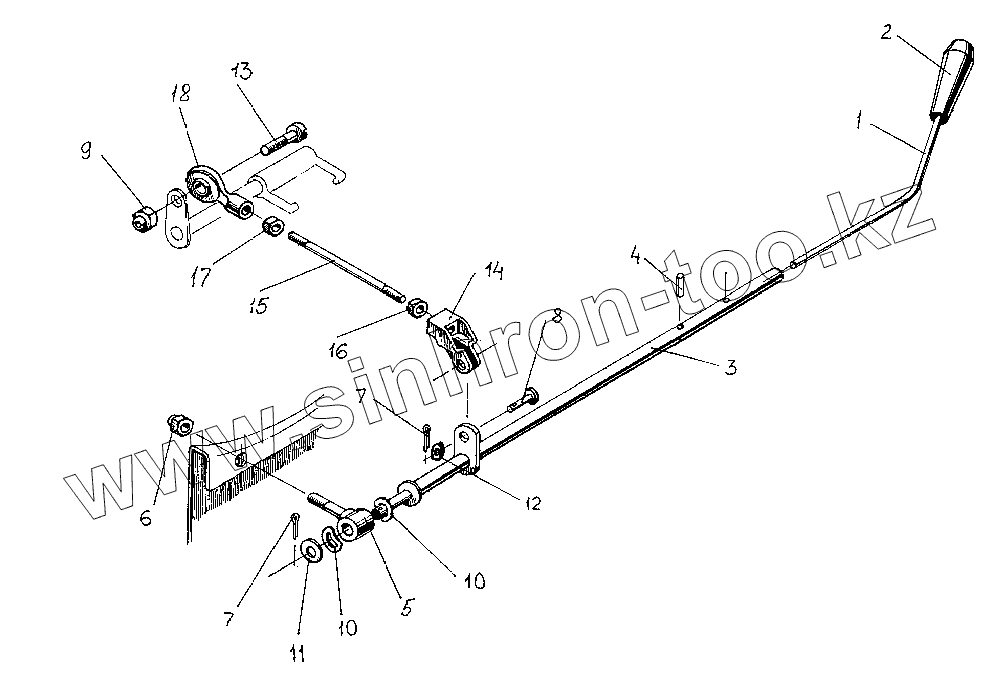

Каталог запасных частей к технике: УМПО-440 "Рысь". Рычаг управления реверсом

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	113.12.050.011		Рукоятка
2	113.12.050.012		Наконечник
3	113.12.050.055		Труба
4	[Штифт 4n6х16 ГОСТ3128-70]		Штифт 4n6х16 ГОСТ3128-70
5	113.12.050.060		Втулка с болтом
6	[Гайка М10х1,25-6H ОСТ37.001.109-72]		Гайка М10х1,25-6H ОСТ37.001.109-72
7	[Шплинт 1,6х16.016 ГОСТ397-79]		Шплинт 1,6х16.016 ГОСТ397-79
8	[Ось 6-6f9х20.20 ГОСТ9650-80]		Ось 6-6f9х20.20 ГОСТ9650-80
9	[Гайка 6-Ц]		Гайка 6-Ц
10	113.12.050.008		Шайба
11	113.12.050.009		Шайба
12	[Шайба 6.06.016 ГОСТ9649-78]		Шайба 6.06.016 ГОСТ9649-78
13	[Винт 7006-1225.016 ГОСТ9052-69]		Винт 7006-1225.016 ГОСТ9052-69
14	113.12.050.065		Кронштейн
15	113.12.050.010		Шпилька
16	[Гайка М6-6Н.8.016 ГОСТ5927-70]		Гайка М6-6Н.8.016 ГОСТ5927-70
17	[Гайка М6LH-6H.12.40.016 ГОСТ5915-70]		Гайка М6LH-6H.12.40.016 ГОСТ5915-70
18	113.12.050.070		Корпус подшипника в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
