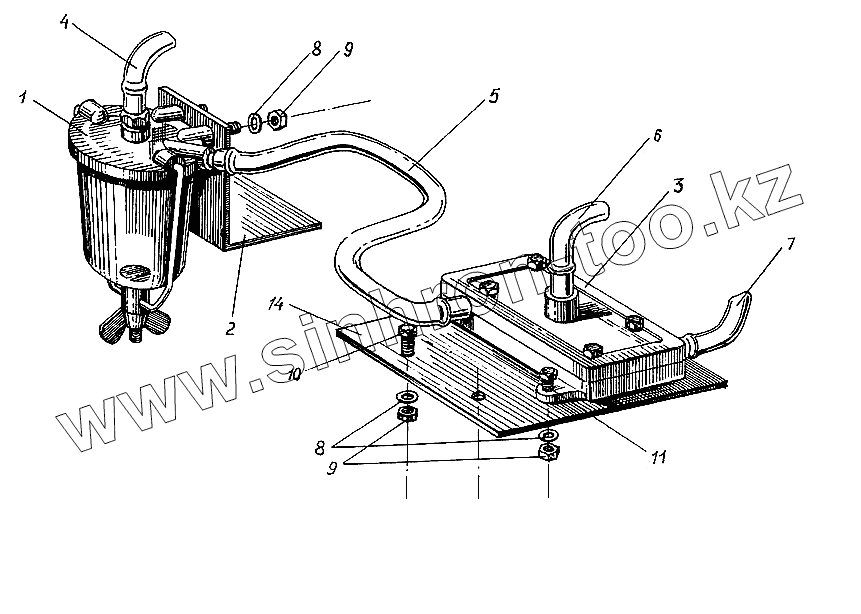

Каталог запасных частей к технике: УМПО-440 "Рысь". Насос топливный и фильтр-отстойник
1
2
3
4
5
6
7
8
8
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.08.090.000 | Фильтр-отстойник | |
| 2 | 119.01.010.073 | Кронштейн | |
| 3 | 440-1100020 | Насос топливный | |
| 4 | [Рукав 6х14-1,6 (L=0,46м) ГОСТ10362-76] | Рукав 6х14-1,6 (L=0,46м) ГОСТ10362-76 | |
| 5 | [Рукав 6х14-1,6 (L=0,09м) ГОСТ10362-76] | Рукав 6х14-1,6 (L=0,09м) ГОСТ10362-76 | |
| 6 | [Рукав 6х14-1,6 (L=0,15м) ГОСТ10362-76] | Рукав 6х14-1,6 (L=0,15м) ГОСТ10362-76 | |
| 7 | [Рукав 6х14-1,6 (L=0,09м) ГОСТ10362-76] | Рукав 6х14-1,6 (L=0,09м) ГОСТ10362-76 | |
| 8 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 9 | [Гайка М6-6H.8.016 ГОСТ5927-70] | Гайка М6-6H.8.016 ГОСТ5927-70 | |
| 10 | [Болт М6gх16.88.016 ГОСТ7798-70] | Болт М6gх16.88.016 ГОСТ7798-70 | |
| 11 | [Болт М6-6gх20.58 ГОСТ7798-70] | Болт М6-6gх20.58 ГОСТ7798-70 | |
| 12 | 119.00.010.000 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
