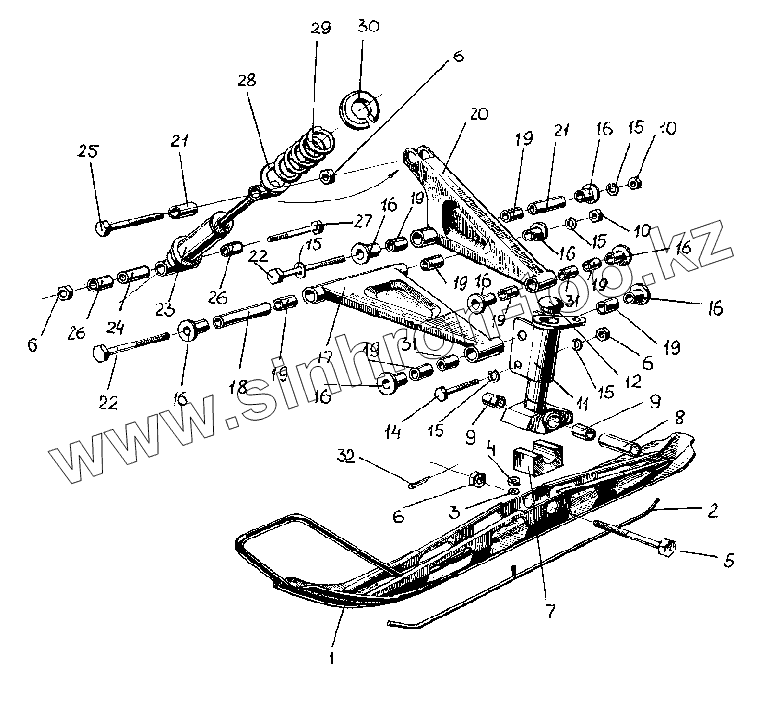

Каталог запасных частей к технике: УМПО-440 "Рысь". Лыжа и передняя подвеска
1
2
3
4
5
6
6
6
6
7
8
9
9
10
10
11
12
14
15
15
15
15
15
16
16
16
16
16
16
16
16
17
18
19
19
19
19
19
19
19
19
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 113.03.115.000 | Лыжа | |
| 2 | 113.03.120.000 | Полоз | |
| 3 | [Шайба А8.01.08кп.016 ГОСТ11371-78] | Шайба А8.01.08кп.016 ГОСТ11371-78 | |
| 4 | [Гайка 8-Ц ОСТ133055-80] | Гайка 8-Ц ОСТ133055-80 | |
| 5 | 7805-70 | Болт 2М10х1,25-6gх105 | |
| 6 | [Гайка М10х1,25-6H ОСТ37.001.109-72] | Гайка М10х1,25-6H ОСТ37.001.109-72 | |
| 7 | 113.03.000.013 | Амортизатор | |
| 8 | 113.03.000.003 | Палец | |
| 9 | [Подшипник 18х20 51 1299-0251-000 ТУ51-014-5746000-92] | Подшипник 18х20 51 1299-0251-000 ТУ51-014-5746000-92 | |
| 10 | [Гайка М10х1,25-6H ОСТ37.001.109-72] | Гайка М10х1,25-6H ОСТ37.001.109-72 | |
| 11 | 113.03.211.000 | Стойка | |
| 12 | 113.03.200.001 | Пробка | |
| 13 | [Масленка 1.1.Кд6хp ГОСТ19853-74] | Масленка 1.1.Кд6хp ГОСТ19853-74 | |
| 14 | [Болт М10х1,25-6gх85 ГОСТ7805-70] | Болт М10х1,25-6gх85 ГОСТ7805-70 | |
| 15 | [Шайба 10T.65Г.016 25 2136-29 ОСТ37.001.115-75] | Шайба 10T.65Г.016 25 2136-29 ОСТ37.001.115-75 | |
| 16 | 113.02.001.034 | Втулка | |
| 17 | 113.03.600.000 | Нижний рычаг | |
| 18 | 113.03.000.006-03 | Труба распорная | |
| 19 | [Подшипник 16х22 51 1299 0244 000 ТУ51-014-5746000-92] | Подшипник 16х22 51 1299 0244 000 ТУ51-014-5746000-92 | |
| 20 | 113.03.500.000 | Верхний рычаг | |
| 21 | 113.03.000.006-02 | Труба распорная | |
| 22 | [Болт М10х1,25-6gх165 ГОСТ7805-70] | Болт М10х1,25-6gх165 ГОСТ7805-70 | |
| 23 | 113.03.900.000 | Амортизатор | |
| 24 | 113.03.001.004 | Палец | |
| 25 | [Болт М10х1,25-6gх120 ГОСТ7798-70] | Болт М10х1,25-6gх120 ГОСТ7798-70 | |
| 26 | 113.03.001.019 | Втулка | |
| 27 | [Болт М10х1,25-6gх95 ГОСТ7798-70] | Болт М10х1,25-6gх95 ГОСТ7798-70 | |
| 28 | 113.03.001.025 | Шайба | |
| 29 | 113.03.000.024 | Пружина | |
| 30 | 113.03.000.023 | Фланец | |
| 31 | 113.03.000.006 | Труба распорная | |
| 32 | [Шплинт 2,5х25.0.016 ГОСТ397-79] | Шплинт 2,5х25.0.016 ГОСТ397-79 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
