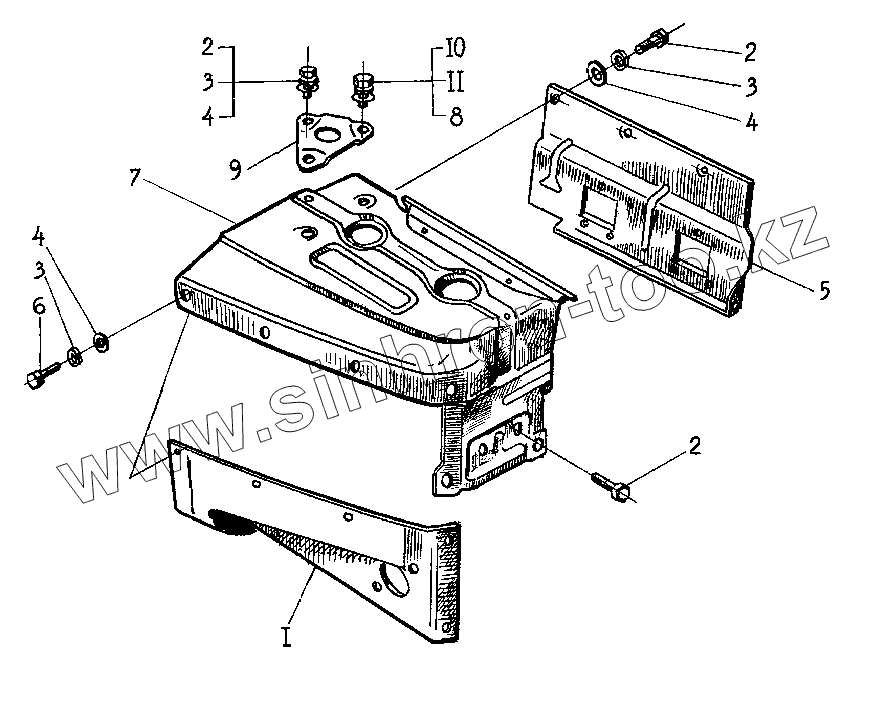

Каталог запасных частей к технике: УМПО-440 "Рысь". Кожух цилиндров
1
2
2
2
3
3
3
4
4
4
5
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 440-1308100 | Щиток кожуха вентилятора правый | |
| 2 | [Болт 2М6-6gх16.88.016 ГОСТ7798-70] | Болт 2М6-6gх16.88.016 ГОСТ7798-70 | |
| 3 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 4 | [Шайба 6 ОСТ37.001.144-75] | Шайба 6 ОСТ37.001.144-75 | |
| 5 | 440-1308130 | Щиток кожуха вентилятора левый | |
| 5 | 440-1308130-01 | Щиток кожуха вентилятора левый | |
| 6 | [Винт 6-14Ц ОСТ131528-80] | Винт 6-14Ц ОСТ131528-80 | |
| 7 | 440-1308050 | Кожух вентилятора верхний | |
| 8 | [Шайба 8] | Шайба 8 | |
| 9 | 440-1308152 | Фланец | |
| 10 | [Болт М8-6gх14.88.016 ГОСТ7796-70] | Болт М8-6gх14.88.016 ГОСТ7796-70 | |
| 11 | [Шайба 8T.65Г.016 ОСТ37.001.115-75] | Шайба 8T.65Г.016 ОСТ37.001.115-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
