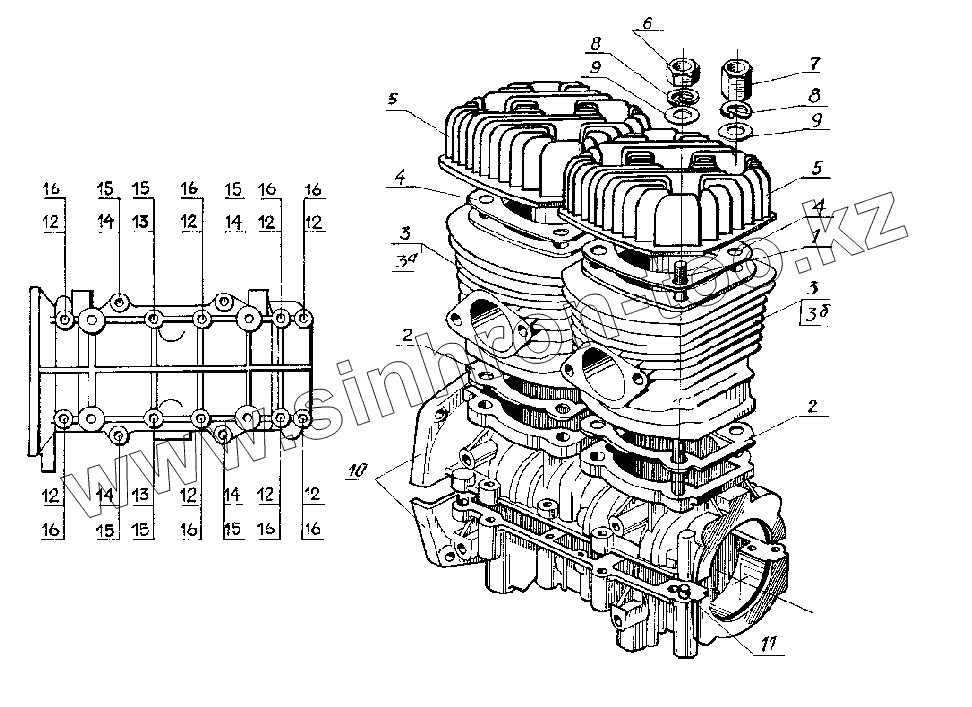

Каталог запасных частей к технике: УМПО-440 "Рысь". Картер и цилиндр

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 440-1009037 Шпилька
2 440-1002019 Прокладка цилиндра
2 440-1002019-01 Прокладка цилиндра
3 440-1002032 Цилиндр со шпильками
4 440-1003010 Прокладка цилиндра
5 440-1003004-02 Головка цилиндра
6 [Гайка М8-6Н.8.016 ГОСТ5927-70] Гайка М8-6Н.8.016 ГОСТ5927-70
7 440-1003006 Гайка
8 [Шайба 8T.65Г.016] Шайба 8T.65Г.016
9 [Шайба 8] Шайба 8
10 440-1009010-10 Картер (без шпилек)
11 440-1009036 Штифт
12 [Болт М8-6gх70.109.016 ГОСТ7796-70] Болт М8-6gх70.109.016 ГОСТ7796-70
13 [Болт М6-6gх65.109 ГОСТ7798-70] Болт М6-6gх65.109 ГОСТ7798-70
14 [Болт М6-6gх45.109 ГОСТ7798-70] Болт М6-6gх45.109 ГОСТ7798-70
15 [Шайба 6 ОСТ37.001.144-75] Шайба 6 ОСТ37.001.144-75
16 [Шайба 8] Шайба 8
31 ОП440-137 Цилиндр со шпильками правый
32 ОП440-138 Цилиндр со шпильками левый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
