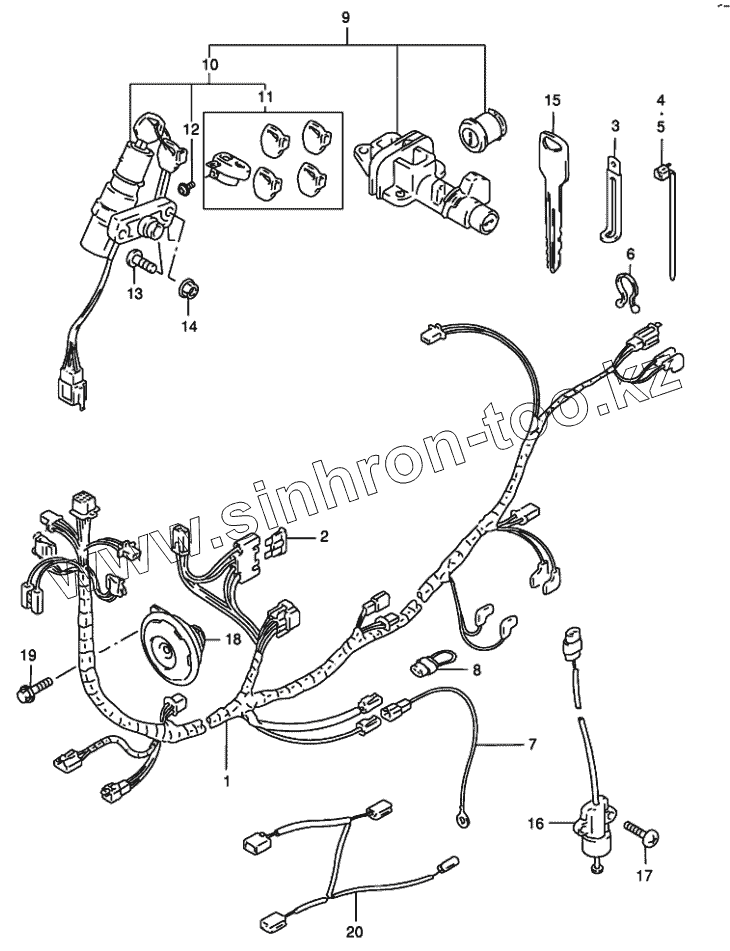

Каталог запасных частей к технике: Suzuki AZ50. Жгут электропроводки
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 36610-43EF0 | Жгут электропроводки в сборе | |
| 2 | 09481-10101 | Предохранитель (10А) | |
| 3 | 09404-06432 | Крепежный хомут | |
| 4 | 09407-14403 | Хомут крепления проводки (L=125) | |
| 4 | 09407-18402 | Хомут крепления проводки (L=165) | |
| 5 | 09407-19401 | Хомут крепления проводки (L=190) | |
| 6 | 09408-00012 | Зажим крепления проводки | |
| 7 | 33860-43E00 | Провод двигателя | |
| 8 | 36851-21E90 | Провод замыкания боковой подножки (при отсутствии б. подножки) | |
| 9 | 37000-43851 | Комплект замков | |
| 10 | 37100-43EB0 | Замок зажигания в сборе с механизмом блокировки руля | |
| 11 | 37155-14F01 | Задвижка блокировки руля | |
| 12 | 37159-43E00 | Болт (5х8) | |
| 13 | 09139-06048 | Винт крепления замка зажигания (6х20) | |
| 14 | 08316-10063 | Гайка | |
| 15 | 37146-14F00 | Болванка ключа | |
| 16 | 37840-43E00 | Выключатель боковой подножки в сборе (при наличии б. подножки) | |
| 17 | 02112-05163 | Винт крепления выключателя | |
| 18 | 38500-43EA0 | Звуковой сигнал | |
| 19 | 01550-06123 | Болт крепления крыла | |
| 20 | 36854-43E00 | Провод подогрева карбюратора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
