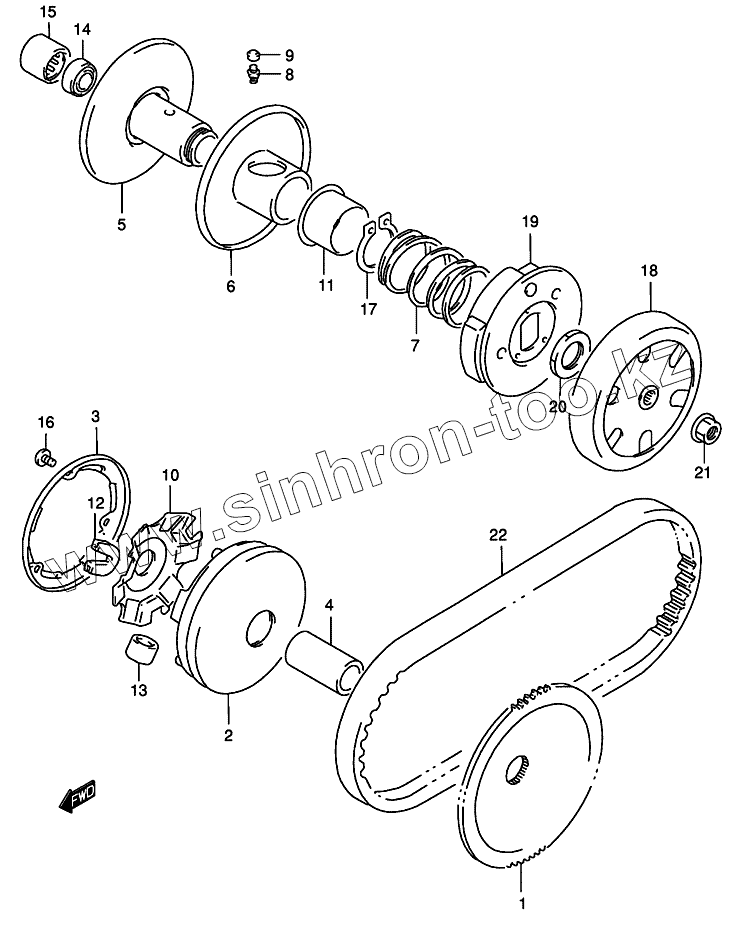

Каталог запасных частей к технике: Suzuki AZ50. Трансмиссия
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21111-43E00 | Неподвижный шкив вариатора | |
| 2 | 21120-43E02 | Муфта вариатора | |
| 3 | 21122-43E00 | Крышка муфты вариатора | |
| 4 | 21125-43E01 | Втулка муфты вариатора | |
| 5 | 21210-43E00 | Ведомый неподвижный шкив | |
| 6 | 21240-43E01 | Ведомый наружный шкив | |
| 7 | 21243-20E20 | Пружина сцепления | |
| 8 | 09201-05006 | Фиксирующий штифт | |
| 9 | 09180-05042 | Шайба (5х8,2х3,5) | |
| 10 | 21431-43E00 | Упорная пластина муфты вариатора | |
| 11 | 21471-03A03 | Опора наружного шкива | |
| 12 | 21481-29C40 | Демпфер пластины муфты вариатора | |
| 13 | 21650-41D60 | Ролик муфты вариатора | |
| 14 | 09262-12018 | Подшипник (12х24х6) | |
| 15 | 09263-17042 | Подшипник (17х25х16,7) | |
| 16 | 02142-04103 | Винт крепления крышки муфты вариатора | |
| 17 | 08331-41246 | Стопорное кольцо | |
| 18 | 21220-43E00 | Колокол муфты сцепления | |
| 19 | 21501-43E30 | Плата колодок сцепления в сборе | |
| 20 | 09140-28004 | Гайка | |
| 21 | 08316-10103 | Гайка | |
| 22 | 27601-43E00 | Приводной ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
