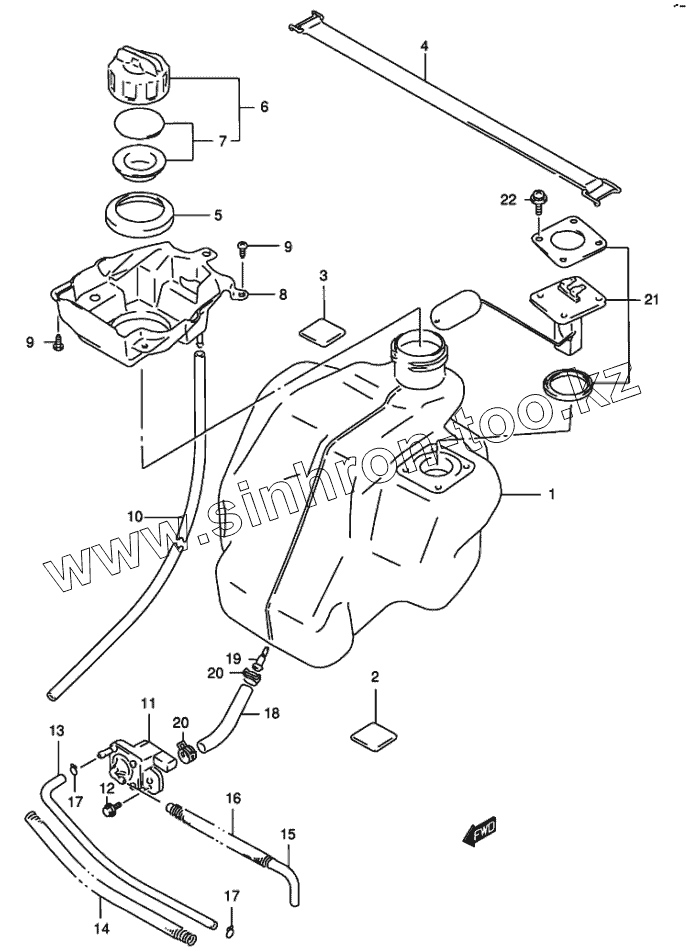

Каталог запасных частей к технике: Suzuki AZ50. Топливный бак
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 44110-43E02 | Топливный бак | |
| 2 | 44281-29C00 | Упорная подушка | |
| 3 | 44612-13600 | Упорная подушка | |
| 4 | 44292-43E00 | Ремень крепления топливного бака | |
| 5 | 44261-25E00 | Резиновый уплотнитель горловины топливного бака | |
| 6 | 44200-39811 | Крышка горловины топливного бака в сборе | |
| 7 | 44660-36810 | Комплект прокладок крышки | |
| 8 | 44262-43E02 | Лоток горловины топливного бака | |
| 9 | 03541-15123 | Саморез крепления пластика | |
| 10 | 44427-43E00 | Шланг слива топлива | |
| 11 | 44300-43E02 | Вакуумный кран подачи топлива в сборе | |
| 12 | 01550-06123 | Болт крепления крыла | |
| 13 | 44425-43E00 | Вакуумный шланг | |
| 14 | 09440-10019 | Защита вакуумного шланга | |
| 15 | 44422-43E00 | Шланг подачи топлива | |
| 16 | 09440-10012 | Защита топливного шланга | |
| 17 | 09401-08401 | Пружинный хомут вакуумного шланга | |
| 18 | 09355-70125-600 | Топливный шланг (дл.600) | |
| 19 | 44322-17200 | Топливный фильтр | |
| 20 | 09401-11407 | Хомут топливного шланга | |
| 21 | 34810-43E00 | Датчик уровня топлива в сборе | |
| 22 | 02112-76163 | Винт крепления датчика |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
