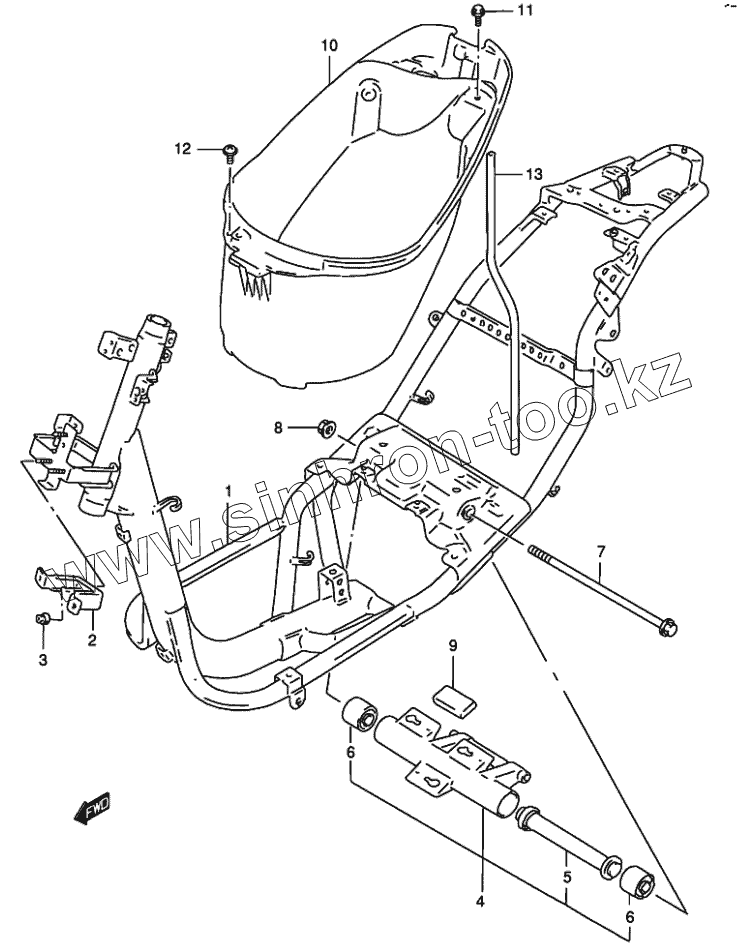

Каталог запасных частей к технике: Suzuki AZ50. Рама
1
2
3
4
5
6
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 41100-43EC0 | Рама | |
| 2 | 41150-29C03 | Кронштейн передней стойки | |
| 3 | 08316-10063 | Гайка | |
| 4 | 41180-43820 | Кронштейн крепления двигателя в сборе | |
| 5 | 41170-43E10 | Втулка болта крепления кронштейна | |
| 6 | 09319-10074 | Сайлентблок кронштейна | |
| 7 | 09103-10154 | Болт крепления кронштейна (10х245) | |
| 8 | 08319-31107 | Гайка болта крепления кронштейна | |
| 9 | 41185-43E00 | Опорная подушка кронштейна | |
| 10 | 92211-43E01 | Внутренний багажник | |
| 11 | 09116-06001 | Болт крепления багажника (6х12) | |
| 12 | 03541-15163 | Винт | |
| 13 | 09352-70113-00B | Шланг слива масла (L=2000, D=50) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
