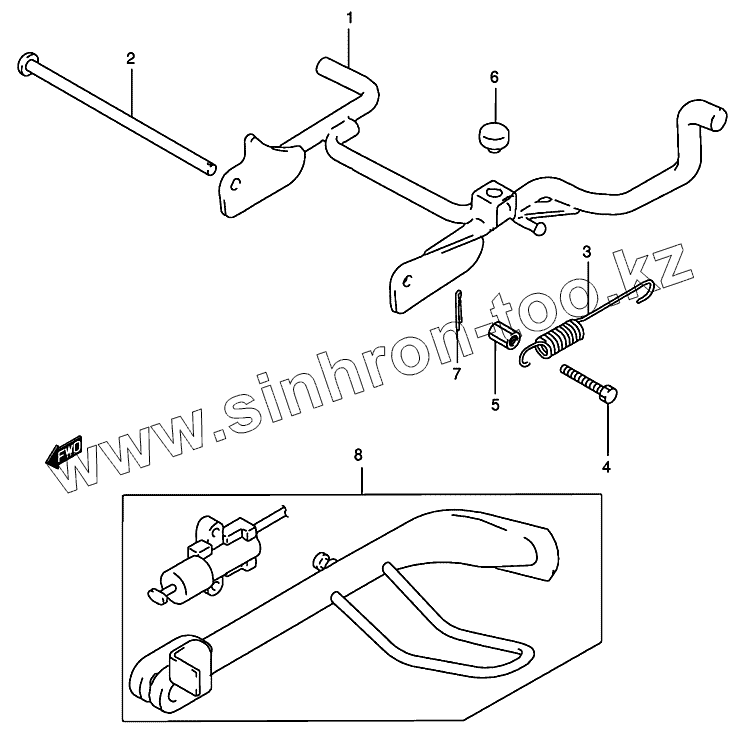

Каталог запасных частей к технике: Suzuki AZ50. Подножка
1
2
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 42100-43E00 | Центральная подножка | |
| 2 | 42211-43E00 | Ось центральной подножки | |
| 3 | 09443-15048 | Пружина центральной подножки | |
| 4 | 09100-06078 | Болт крепления пружины (6х33) | |
| 5 | 09140-06013 | Гайка крепления пружины | |
| 6 | 09321-10002 | Упорная подушка | |
| 7 | 04111-25208 | Шплинт оси центральной подножки | |
| 8 | 42300-43810 | Боковая подножка (устанавливается опционно) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
