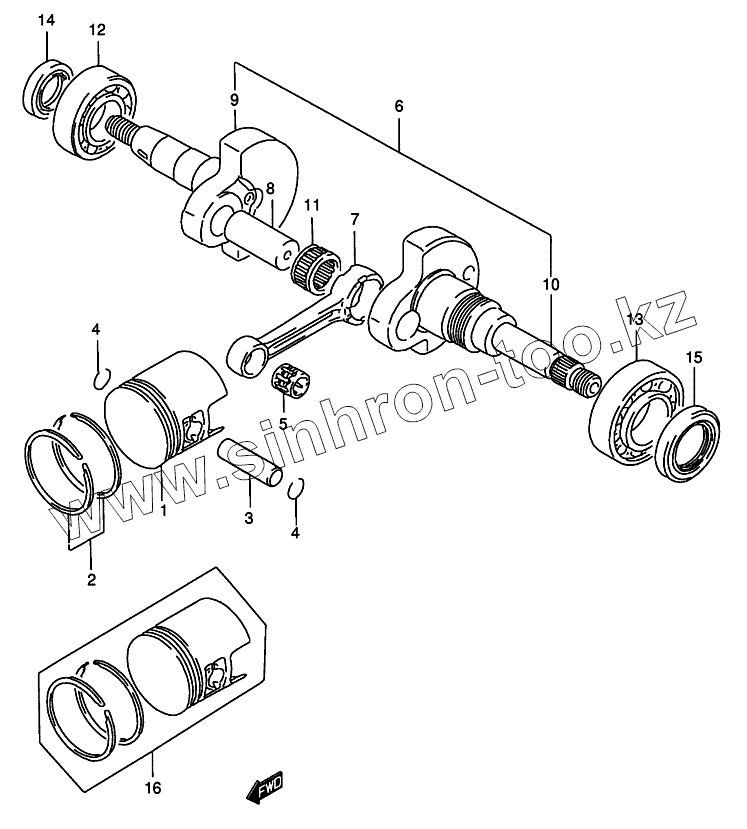

Каталог запасных частей к технике: Suzuki AZ50. Коленчатый вал
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12110-40D10-0F0 | Поршень | |
| 2 | 12140-29C40 | Комплект поршневых колец | |
| 3 | 12151-35E00 | Поршневой палец | |
| 4 | 09381-10006 | Стопор | |
| 5 | 09263-10018 | Подшипник поршневого пальца (10х14х12,5) | |
| 6 | 12200-43E11 | Коленчатый вал в сборе | |
| 7 | 12161-37B03 | Шатун | |
| 8 | 12211-37B00 | Ось шатуна | |
| 9 | 12221-43E02 | Коленчатый вал (правая часть) | |
| 10 | 12261-43E10 | Коленчатый вал (левая часть) | |
| 11 | 09263-16031 | Подшипник оси шатуна (16х22х12) | |
| 12 | 09262-20135 | Подшипник коленчатого вала (20х47х14х,6204) | |
| 13 | 09262-30093 | Подшипник коленчатого вала (55х30х13,6006) | |
| 14 | 09283-17017 | Сальник коленчатого вала (17х27х6) | |
| 15 | 09283-22012 | Сальник коленчатого вала (22х40х6) | |
| 16 | 12100-40D10-050 | Ремонтный набор (р-р 0,5) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
