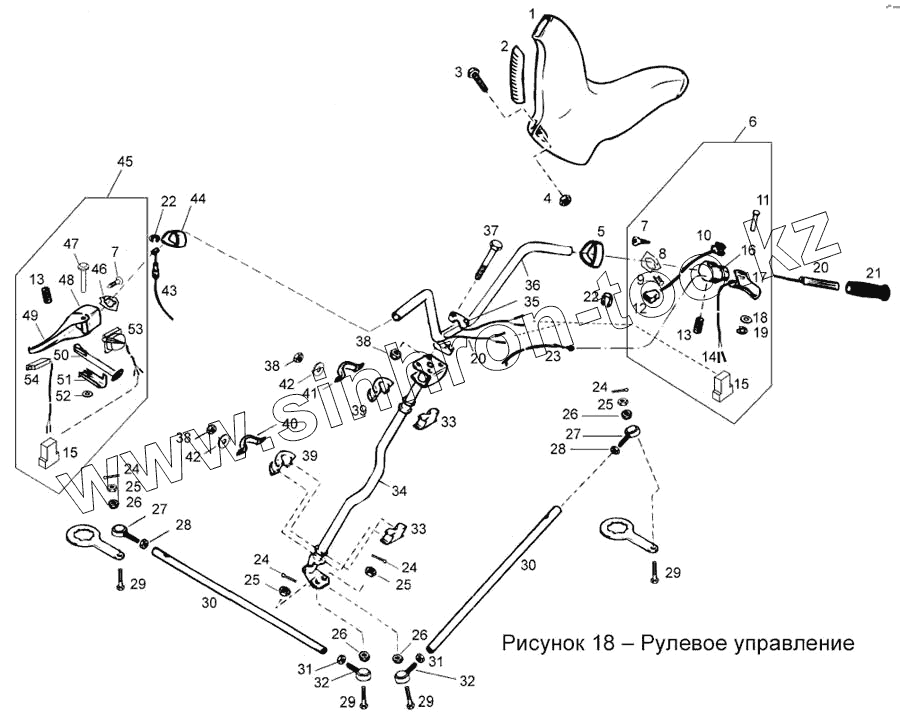

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Управление рулевое

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
7
7
7
8
9
10
11
12
13
13
13
14
15
15
15
16
17
18
19
20
20
21
22
22
23
24
24
24
24
24
25
25
25
25
25
26
26
26
26
26
27
27
27
27
28
28
28
28
29
29
29
29
29
30
30
31
31
31
31
32
32
32
32
33
33
33
34
35
35
36
37
37
38
38
38
38
39
39
39
40
40
41
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
С40800350 С40800350 Трос тройной
С40300040-01 С40300040-01 Вал рулевой
С40300023-02 С40300023-02 Тяга
С40300023-01 С40300023-01 Тяга
1 С40300047 Кожух
1 С40300047 Кожух
2 С40300048 Зажим
2 С40300048 Зажим
3 Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 Винт В1.М6-6gх18.58.019 ГОСТ 17473-80
3 Винт В1.М6-6gх18.58.019 ГОСТ 17473-80 Винт В1.М6-6gх18.58.019 ГОСТ 17473-80
4 Гайка самоконтрящаяся М6-1/25742/11 Авто Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125
4 Гайка самоконтрящаяся М6-1/25742/11 Авто Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125
5 С40300036 Ограничитель правый
6 С41100060 Блок руля правый со жгутом
7 Винт SТ 2.9х9.5.016-F-Н ГОСТ Р ИСО 7049- Винт SТ 2.9х9.5.016-F-Н ГОСТ Р ИСО 7049-93
7 Винт SТ 2.9х9.5.016-F-Н ГОСТ Р ИСО 7049- Винт SТ 2.9х9.5.016-F-Н ГОСТ Р ИСО 7049-93
8 С40300033 Основание правое
9 С40300045 Заглушка
10 С41100080 Выключатель двигателя со жгутом
11 С40300044 Ось
12 Колодка штыревая 502602 ОСТ 37.003.032-8 Колодка штыревая 502602 ОСТ 37.003.032-88
13 Винт А.М8-6gх12.45Н.40Х.05 ГОСТ 11074-93 Винт А.М8-6gх12.45Н.40Х.05 ГОСТ 11074-93
13 Винт А.М8-6gх12.45Н.40Х.05 ГОСТ 11074-93 Винт А.М8-6gх12.45Н.40Х.05 ГОСТ 11074-93
14 Штырь 103612 ОСТ 37.003.032-88 Штырь 103612 ОСТ 37.003.032-88
15 Колодка штыревая 502606 ОСТ 37.003.032-8 Колодка штыревая 502606 ОСТ 37.003.032-88
15 Колодка штыревая 502606 ОСТ 37.003.032-8 Колодка штыревая 502606 ОСТ 37.003.032-88
16 С40300029 Корпус рычага газа
17 С41100170 Рычаг газа с нагревателем
18 Шайба 5.01.10.016 ГОСТ 11371-78 Шайба 5.01.10.016 ГОСТ 11371-78
19 Шайба 3.65Г.016 ГОСТ 11648-75 Шайба 3.65Г.016 ГОСТ 11648-75
20 С41100090 Нагреватель рукоятки со жгутом
21 С40300037 Наконечник руля
22 Шайба 5.65Г.05 ГОСТ 11648-75 Шайба 5.65Г.05 ГОСТ 11648-75
23 С40800080 Трос газа
24 Шплинт 2.5х25.211 ГОСТ 397-79 Шплинт 2.5х25.211 ГОСТ 397-79
24 Шплинт 2.5х25.211 ГОСТ 397-79 Шплинт 2.5х25.211 ГОСТ 397-79
25 Гайка М10-6Н.04.019 ГОСТ 5919-73 Гайка М10-6Н.04.019 ГОСТ 5919-73
25 Гайка М10-6Н.04.019 ГОСТ 5919-73 Гайка М10-6Н.04.019 ГОСТ 5919-73
26 140300103 Втулка
26 140300103 Втулка
27 140300120 Болт ушковый
27 140300120 Болт ушковый
27 140300120 Болт ушковый
28 Гайка М10-6Н. 04.016 ГОСТ 15522-70 Гайка М10-6Н. 04.016 ГОСТ 15522-70
28 Гайка М10-6Н. 04.016 ГОСТ 15522-70 Гайка М10-6Н. 04.016 ГОСТ 15522-70
28 Гайка М10-6Н. 04.016 ГОСТ 15522-70 Гайка М10-6Н. 04.016 ГОСТ 15522-70
29 140300102 Болт
29 140300102 Болт
30 С40300023 Тяга
31 Гайка М10LН Гайка М10LН
31 Гайка М10LН Гайка М10LН
31 Гайка М10LН Гайка М10LН
32 140300120-01 Болт ушковый
32 140300120-01 Болт ушковый
32 140300120-01 Болт ушковый
33 С40300015 Подшипник руля
33 С40300015 Подшипник руля
34 С40300040 Вал рулевой
35 С40300016 Вкладыш
35 С40300016 Вкладыш
36 С40300026 Труба руля
37 Винт М8-6gх40.88.35.013 ГОСТ 11738-84 Винт М8-6gх40.88.35.013 ГОСТ 11738-84
37 Винт М8-6gх40.88.35.013 ГОСТ 11738-84 Винт М8-6gх40.88.35.013 ГОСТ 11738-84
38 Гайка самоконтрящаяся М8-1/61041/11 Авто Гайка самоконтрящаяся М8-1/61041/11 Автонормаль 10125
38 Гайка самоконтрящаяся М8-1/61041/11 Авто Гайка самоконтрящаяся М8-1/61041/11 Автонормаль 10125
39 С40300014 Подшипник руля
39 С40300014 Подшипник руля
40 С40300013 Планка
40 С40300013 Планка
41 С40300012 Планка
41 С40300012 Планка
42 Шайба 8.65Г.016 ГОСТ 6402-70 Шайба 8.65Г.016 ГОСТ 6402-70
42 Шайба 8.65Г.016 ГОСТ 6402-70 Шайба 8.65Г.016 ГОСТ 6402-70
43 С40600340 Трос тормоза
44 С40300035 Ограничитель левый
45 С41100050 Блок руля левый со жгутом
46 С40300034 Основание левое
47 С40300043 Ось
48 С40300032 Корпус рычага тормоза
49 С40300028 Рычаг тормоза
50 С40300111 Рычаг
51 С40300112 Защелка
52 Шайба пружинная 1/41950/76 Автонормаль 1 Шайба пружинная 1/41950/76 Автонормаль 10189
53 С41100110 Переключатель света со жгутом
54 С41100120 Выключатель стоп-сигнала со жгутом
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
