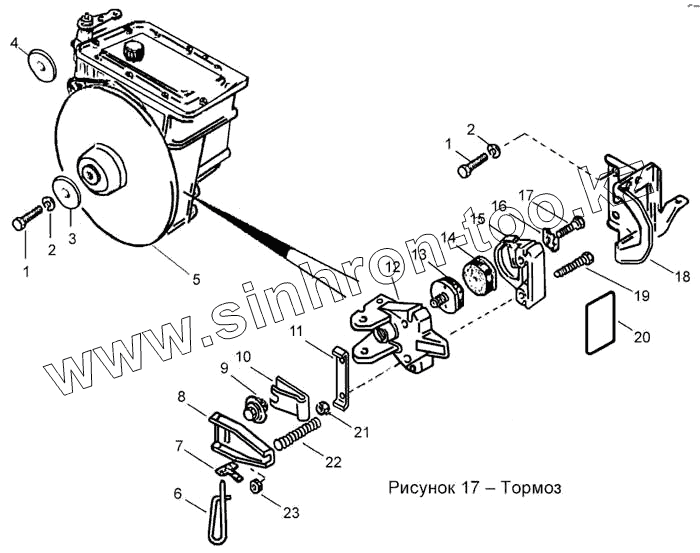

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Тормоз
1
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | |
| 1 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | |
| 1 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | Болт М8х6gх25.88.35.019 ГОСТ 7796-70 | |
| 2 | Шайба 8.65Г.016 ГОСТ 6402-70 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 2 | Шайба 8.65Г.016 ГОСТ 6402-70 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 2 | Шайба 8.65Г.016 ГОСТ 6402-70 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 3 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | |
| 3 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | |
| 3 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | Шайба 8.01.10кп.016 ГОСТ 6958-78 | |
| 4 | С40600601 | Шайба | |
| 4 | С40600601 | Шайба | |
| 4 | С40600601 | Шайба | |
| 5 | С40600110 | Диск тормозной | |
| 5 | С40600110 | Диск тормозной | |
| 5 | С40600110 | Диск тормозной | |
| 6 | С40600203 | Чека | |
| 7 | С40600202 | Собачка | |
| 8 | С40600207 | Рычаг | |
| 9 | С40600230 | Храповик | |
| 10 | С40600201 | Пружина | |
| 11 | С40600205 | Планка контровочная | |
| 12 | С40600260 | Корпус | |
| 13 | С40600250 | Колодка | |
| 14 | С40600210 | Колодка | |
| 15 | С40600208 | Корпус | |
| 16 | С40600204 | Шайба контровочная | |
| 17 | Болт М5-6gх14.88.35.013 ГОСТ 7805-70 | Болт М5-6gх14.88.35.013 ГОСТ 7805-70 | |
| 18 | С40600240 | Кронштейн | |
| 18 | С40600240 | Кронштейн | |
| 18 | С40600240 | Кронштейн | |
| 19 | Болт М8-6gх50.88.35.013 ГОСТ 7795-70 | Болт М8-6gх50.88.35.013 ГОСТ 7795-70 | |
| 20 | С40600206 | Прокладка | |
| 21 | Гайка самоконтрящаяся М8-1/61041/11 Авто | Гайка самоконтрящаяся М8-1/61041/11 Автонормаль 10125 | |
| 22 | 140600064 | Пружина | |
| 22 | 140600064 | Пружина | |
| 22 | 140600064 | Пружина | |
| 23 | Гайка самоконтрящаяся М6-1/25742/11 Авто | Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 | |
| 23 | Гайка самоконтрящаяся М6-1/25742/11 Авто | Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 | |
| 23 | Гайка самоконтрящаяся М6-1/25742/11 Авто | Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
