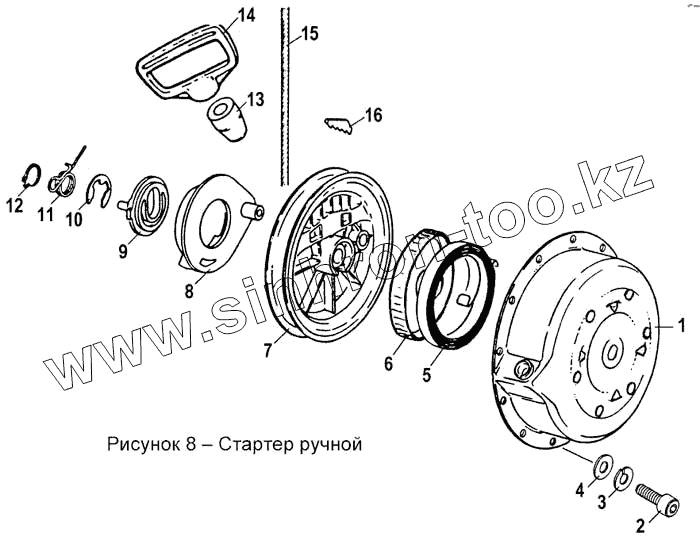

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Стартер ручной
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40500140 | С40500140 | Стартер ручной | |
| С40500220 | С40500220 | Стартер ручной | |
| С40500180-01 | С40500180-01 | Корпус | |
| 1 | С40500180 | Корпус | |
| 2 | Винт М6-6gх16.88.35Х.016 ГОСТ 11738-84 | Винт М6-6gх16.88.35Х.016 ГОСТ 11738-84 | |
| 3 | Шайба 6.65Г.019 ГОСТ 6402-70 | Шайба 6.65Г.019 ГОСТ 6402-70 | |
| 4 | Шайба 6.01.10кп.016 ГОСТ 11371-78 | Шайба 6.01.10кп.016 ГОСТ 11371-78 | |
| 5 | С40500095 | Пружина | |
| 5 | С40500095 | Пружина | |
| 6 | С40500088 | Крышка | |
| 6 | С40500088 | Крышка | |
| 7 | С40500092 | Шкив | |
| 7 | С40500092 | Шкив | |
| 8 | С40500093 | Кулачок | |
| 8 | С40500093 | Кулачок | |
| 9 | С40500094 | Водило | |
| 9 | С40500094 | Водило | |
| 10 | Шайба 7-Ц ОСТ 1 34520-80 | Шайба 7-Ц ОСТ 1 34520-80 | |
| 10 | Шайба 7-Ц ОСТ 1 34520-80 | Шайба 7-Ц ОСТ 1 34520-80 | |
| 11 | С40500087 | Пружина | |
| 11 | С40500087 | Пружина | |
| 12 | Кольцо А17 ГОСТ 13942-86 | Кольцо А17 ГОСТ 13942-86 | |
| 12 | Кольцо А17 ГОСТ 13942-86 | Кольцо А17 ГОСТ 13942-86 | |
| 13 | 110500521 | Амортизатор | |
| 13 | 110500521 | Амортизатор | |
| 14 | 110501089 | Рукоятка | |
| 14 | 110501089 | Рукоятка | |
| 15 | С40500096 | Крышка | |
| 15 | С40500096 | Крышка | |
| 16 | С40500097 | Клин | |
| 16 | С40500097 | Клин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
