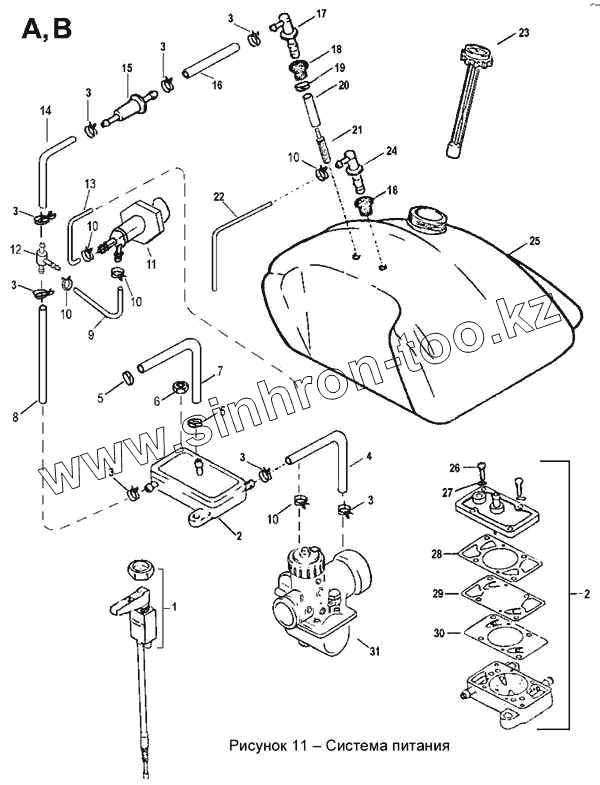

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Система питания
1
2
2
3
3
3
3
3
3
3
3
3
4
5
5
6
7
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С40800100 | Трос топливного корректора | |
| 2 | С40500160 | Топливный насос | |
| 3 | С40800061 | Хомут пружинный | |
| 3 | С40800061 | Хомут пружинный | |
| 4 | С40800018-03 | Трубка | |
| 5 | 110800256 | Кольцо обжимное | |
| 6 | Гайка самоконтрящаяся М6-1/25742/11 Авто | Гайка самоконтрящаяся М6-1/25742/11 Автонормаль 10125 | |
| 7 | С40800146 | Трубка | |
| 8 | С40800018-02 | Трубка | |
| 9 | С40800017 | Трубка | |
| 10 | С40800059 | Хомут пружинный | |
| 10 | С40800059 | Хомут пружинный | |
| 11 | 110800320 | Насос подкачивающий | |
| 12 | С40800016 | Тройник | |
| 13 | С40800017-01 | Трубка | |
| 14 | С40800018 | Трубка | |
| 15 | Фильтр тонкой очистки топлива 17.193-111 | Фильтр тонкой очистки топлива 17.193-1117040 (2108-1117010) ТУ 4562-002-002322058-96 | |
| 16 | С40800018-01 | Трубка | |
| 17 | С40800022 | Штуцер | |
| 18 | 110800047 | Втулка | |
| 19 | 110800254 | Кольцо обжимное | |
| 20 | С40800018-05 | Трубка | |
| 21 | 110800220 | Фильтр | |
| 22 | С40800017-02 | Трубка | |
| 23 | С40800070 | Указатель уровня топлива | |
| 24 | С40800023 | Штуцер | |
| 25 | С40800102 | Бак топливный | |
| 26 | Винт М4-6gх16.88.35.016 ГОСТ 1491-80 | Винт М4-6gх16.88.35.016 ГОСТ 1491-80 | |
| 27 | Шайба 4.65Г.016 ГОСТ 6402-70 | Шайба 4.65Г.016 ГОСТ 6402-70 | |
| 28 | С40500074 | Прокладка | |
| 29 | С40500076 | Мембрана | |
| 30 | С40500075 | Мембрана плоская | |
| 31 | С40800280 | Карбюратор в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
