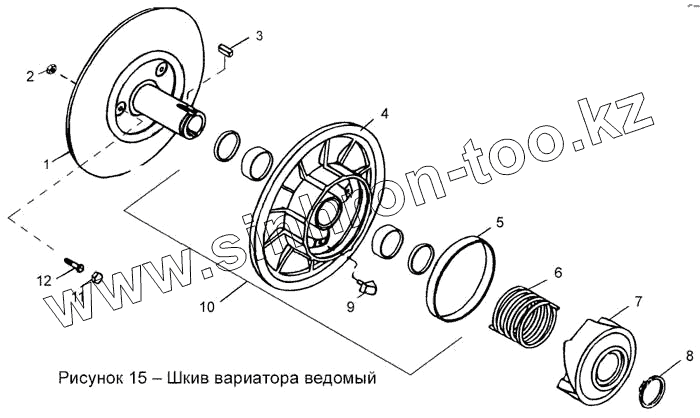

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Шкив вариатора ведомый
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С40600510 | Диск неподвижный | |
| 2 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 3 | Шпонка 2-6х6х14 ГОСТ 23360-78 | Шпонка 2-6х6х14 ГОСТ 23360-78 | |
| 4 | С40600502 | Диск подвижный | |
| 5 | С40600515 | Втулка | |
| 6 | С40600511 | Пружина | |
| 7 | С40600530 | Полумуфта | |
| 8 | Кольцо А38.Ц12.хр ГОСТ13942-86 | Кольцо А38.Ц12.хр ГОСТ13942-86 | |
| 9 | С40600504 | Вкладыш | |
| 10 | С40600520 | Диск подвижный | |
| 11 | С40600509 | Колпачок | |
| 12 | Болт М6-6gх20.88.35.013 ГОСТ 7798-70 | Болт М6-6gх20.88.35.013 ГОСТ 7798-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
