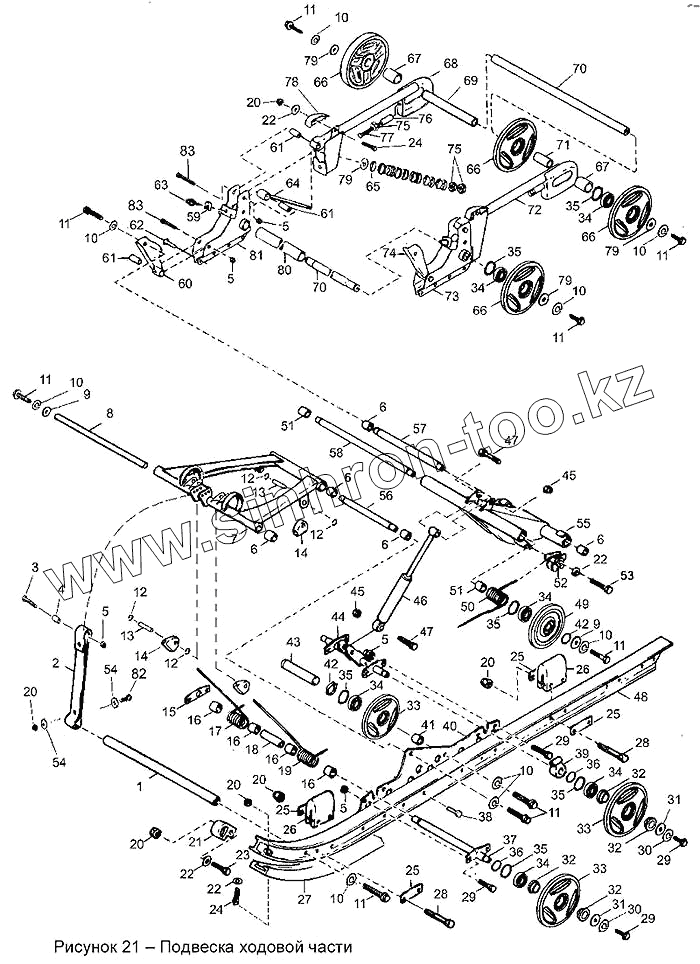

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Подвеска ходовой части

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
11
12
12
12
12
13
13
14
14
15
16
16
16
16
17
18
19
20
20
20
20
20
20
20
21
22
22
22
22
22
23
24
24
24
25
25
25
25
26
26
27
28
28
29
29
29
29
29
29
30
30
30
31
31
31
32
32
32
32
32
33
33
33
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
36
36
36
37
38
38
39
40
41
42
42
43
44
45
45
46
47
47
48
48
49
50
51
51
52
53
54
54
55
56
57
58
59
59
60
61
61
61
62
62
63
64
65
66
66
66
66
67
67
68
69
70
70
70
71
72
73
74
75
75
75
76
77
78
79
79
79
79
79
80
81
82
83
83
Позиция на иллюстрации Заводской номер детали Название детали
С40200511-01 С40200511-01 Пружина
С40200501 С40200501 Щека
С40200255-01 С40200255-01 Эксцентрик
1 С40200513 Связь
2 С40200505 Ремень
3 Болт М8-6gх50.88.35.013 ГОСТ 7795-70 Болт М8-6gх50.88.35.013 ГОСТ 7795-70
4 С40200506 Втулка
5 Гайка самоконтрящаяся М8-61041/11 Гайка самоконтрящаяся М8-61041/11
6 С40200261 Втулка
7 С40200290 Рычаг
8 С40200504-02 Ось
9 Шайба 10.01.10.016 ГОСТ 11371-78 Шайба 10.01.10.016 ГОСТ 11371-78
10 Шайба 10.65Г.016 ГОСТ 6402-70 Шайба 10.65Г.016 ГОСТ 6402-70
10 Шайба 10.65Г.016 ГОСТ 6402-70 Шайба 10.65Г.016 ГОСТ 6402-70
11 Болт М10-6gх30.58.35.013 ГОСТ 7796-70 Болт М10-6gх30.58.35.013 ГОСТ 7796-70
11 Болт М10-6gх30.58.35.013 ГОСТ 7796-70 Болт М10-6gх30.58.35.013 ГОСТ 7796-70
12 Шайба 7.65Г.016 ГОСТ 11 648-75 Шайба 7.65Г.016 ГОСТ 11 648-75
13 С40200507 Палец
14 С40200263 Корпус
15 С40200372-01 Планка
16 С40200259 Втулка
17 С40200402 Пружина
18 С40200401 Втулка
19 С40200402-01 Пружина
20 Гайка самоконтрящаяся М6-25742/11 Гайка самоконтрящаяся М6-25742/11
20 Гайка самоконтрящаяся М6-25742/11 Гайка самоконтрящаяся М6-25742/11
21 С40200254 Наконечник
22 Шайба 6.01.10.016 ГОСТ 11371-78 Шайба 6.01.10.016 ГОСТ 11371-78
22 Шайба 6.01.10.016 ГОСТ 11371-78 Шайба 6.01.10.016 ГОСТ 11371-78
23 Болт М6-6gх25.88.35.013 ГОСТ 7798-70 Болт М6-6gх25.88.35.013 ГОСТ 7798-70
24 Болт М6-6gх20.88.35.013 ГОСТ 7798-70 Болт М6-6gх20.88.35.013 ГОСТ 7798-70
24 Болт М6-6gх20.88.35.013 ГОСТ 7798-70 Болт М6-6gх20.88.35.013 ГОСТ 7798-70
25 С40200099 Планка
26 С40200264 Отбойник
27 С40200503 Накладка
28 Болт М6-6gх40.88.35.013 ГОСТ 7798-70 Болт М6-6gх40.88.35.013 ГОСТ 7798-70
29 Болт М8-6gх20.88.35.013 ГОСТ 7796-70 Болт М8-6gх20.88.35.013 ГОСТ 7796-70
29 Болт М8-6gх20.88.35.013 ГОСТ 7796-70 Болт М8-6gх20.88.35.013 ГОСТ 7796-70
29 Болт М8-6gх20.88.35.013 ГОСТ 7796-70 Болт М8-6gх20.88.35.013 ГОСТ 7796-70
30 Шайба 8.65Г.016 ГОСТ 6402-70 Шайба 8.65Г.016 ГОСТ 6402-70
30 Шайба 8.65Г.016 ГОСТ 6402-70 Шайба 8.65Г.016 ГОСТ 6402-70
31 Шайба 8.01.016 ГОСТ 6958-78 Шайба 8.01.016 ГОСТ 6958-78
31 Шайба 8.01.016 ГОСТ 6958-78 Шайба 8.01.016 ГОСТ 6958-78
32 С40200256 Втулка
32 С40200256 Втулка
33 С40200270 Каток
34 Подшипник 180205 К С17 ГОСТ 8882-75 Подшипник 180205 К С17 ГОСТ 8882-75
34 Подшипник 180205 К С17 ГОСТ 8882-75 Подшипник 180205 К С17 ГОСТ 8882-75
34 Подшипник 180205 К С17 ГОСТ 8882-75 Подшипник 180205 К С17 ГОСТ 8882-75
35 Кольцо В52. Ц9.хр ГОСТ 13943-86 Кольцо В52. Ц9.хр ГОСТ 13943-86
35 Кольцо В52. Ц9.хр ГОСТ 13943-86 Кольцо В52. Ц9.хр ГОСТ 13943-86
35 Кольцо В52. Ц9.хр ГОСТ 13943-86 Кольцо В52. Ц9.хр ГОСТ 13943-86
36 Кольцо В20. Ц6.хр ГОСТ 13942-86 Кольцо В20. Ц6.хр ГОСТ 13942-86
36 Кольцо В20. Ц6.хр ГОСТ 13942-86 Кольцо В20. Ц6.хр ГОСТ 13942-86
37 С40200390 Ось
38 Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-8 Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-80
38 Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-8 Заклепка 8х13.21. 12Х18Н10Т ГОСТ 12642-80
39 С40200258 Корпус
40 С40200501-01 Щека
41 С40200411-03 Втулка
42 Кольцо В25. Ц6.хр ГОСТ 13942-86 Кольцо В25. Ц6.хр ГОСТ 13942-86
43 С40200512 Ось
44 С40200370 Ось
45 110501430 Гайка М10 самоконтрящаяся
46 Амортизатор гидропневматический 36.29150 Амортизатор гидропневматический 36.2915006 ТУ РБ 00232147.063-98
47 Болт М10-6gх55.88.35.013 ГОСТ 7796-70 Болт М10-6gх55.88.35.013 ГОСТ 7796-70
48 С40200502 Рельс направляющий
48 С40200502 Рельс направляющий
49 С40200260 Каток поддерживающий
50 С40200511 Пружина
51 С40200262 Втулка
52 С40200255 Эксцентрик
53 Болт М6-6gх12.88.35.013 ГОСТ 7798-70 Болт М6-6gх12.88.35.013 ГОСТ 7798-70
54 Шайба 6.01.10.016 ГОСТ 6958-78 Шайба 6.01.10.016 ГОСТ 6958-78
55 С40200300 Рычаг
56 С40200504 Ось
57 С40200504-01 Ось
58 С40200509 Ось
59 С40200519 Шайба
59 С40200519 Шайба
60 С40200360 Рычаг
61 С40200508 Втулка
62 Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80 Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80
62 Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80 Заклепка 8х16.21.12Х18Н10Т ГОСТ 12642-80
63 С40200320 Буфер
64 С40200420 Шток
65 С40200109 Пружина
66 С40200280 Каток
67 С40200411 Втулка
68 С40200330 Рычаг
69 С40200411-02 Втулка
70 С40200412 Ось
70 С40200412 Ось
71 С40200411-01 Втулка
72 С40200340 Рычаг
73 С40200350-01 Корпус
74 С40200360-01 Рычаг
75 Гайка М10-6Н.6.016 ГОСТ 5915-70 Гайка М10-6Н.6.016 ГОСТ 5915-70
75 Гайка М10-6Н.6.016 ГОСТ 5915-70 Гайка М10-6Н.6.016 ГОСТ 5915-70
76 С40200029 Втулка
77 С40200028 Болт
78 С40200253 Ограничитель
79 Шайба 10.01.10.016 ГОСТ 6958-78 Шайба 10.01.10.016 ГОСТ 6958-78
79 Шайба 10.01.10.016 ГОСТ 6958-78 Шайба 10.01.10.016 ГОСТ 6958-78
80 С40200411-04 Втулка
81 С40200350 Корпус
82 Болт М6-6gх30.58.013 ГОСТ 7798-70 Болт М6-6gх30.58.013 ГОСТ 7798-70
83 Болт М8-6gх45.88.35.013 ГОСТ 7796-70 Болт М8-6gх45.88.35.013 ГОСТ 7796-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
