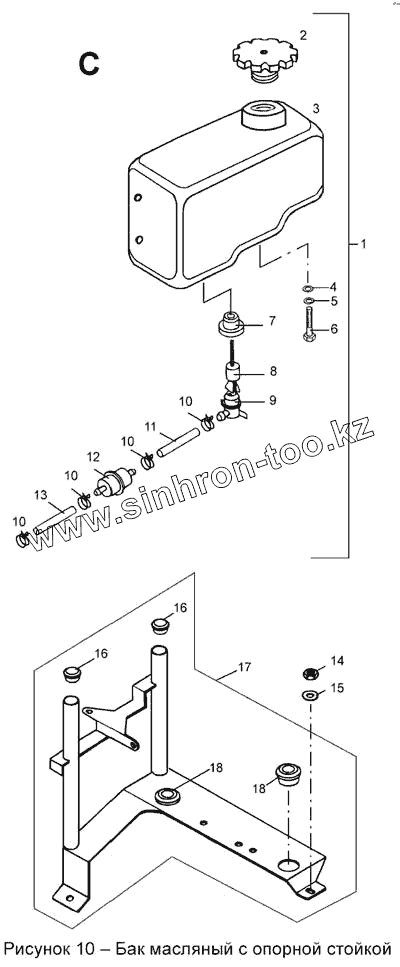

Каталог запасных частей к технике: Сатурн СТ-500Д "Тайга". Бак масляный с опорной стойкой
1
2
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С40800360 | Система впрыска масла | |
| 2 | С40800230 | Крышка в сборе | |
| 3 | С40800380 | Бак масляный | |
| 4 | Шайба 6.01.10.016 ГОСТ 11371-78 | Шайба 6.01.10.016 ГОСТ 11371-78 | |
| 5 | Шайба 6.65Г.016 ГОСТ 6402-70 | Шайба 6.65Г.016 ГОСТ 6402-70 | |
| 6 | Болт М6-6gх12.88.35.013 ГОСТ 7798-70 | Болт М6-6gх12.88.35.013 ГОСТ 7798-70 | |
| 7 | С40800079 | Втулка | |
| 8 | С40800260 | Поплавок | |
| 9 | С40800250 | Штуцер | |
| 10 | С40800086 | Хомут | |
| 11 | С40800135 | Трубка | |
| 12 | С40800290 | Фильтр масляный | |
| 13 | С40800135-01 | Трубка | |
| 14 | Гайка самоконтрящаяся М6-6Н1/25742/11 Ав | Гайка самоконтрящаяся М6-6Н1/25742/11 Автонормаль 10125 | |
| 15 | Шайба 6 1/05194/01 | Шайба 6 1/05194/01 | |
| 16 | С40100344 | Заглушка | |
| 17 | С40100340 | Кронштейн масляного бака | |
| 18 | С40100345 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
