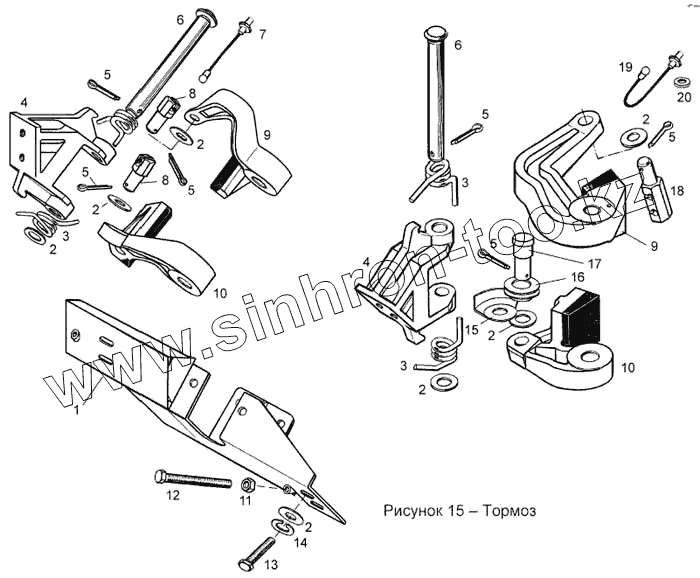

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Тормоз
1
2
2
2
2
2
2
2
3
3
3
4
4
5
5
5
5
5
5
6
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 110603220 | 110603220 | Тормоз (правый) | |
| 110603210 | 110603210 | Тормоз (левый) | |
| 1 | 110603160 | Кронштейн тормоза | |
| 2 | 002040233 | Шайба С8.01.10кп.016 ГОСТ 11371-78 | |
| 3 | 340600101 | Пружина | |
| 4 | 340600076 | Кронштейн | |
| 5 | 002040277 | Шплинт 2х20.016 ГОСТ 397-79 | |
| 6 | 340600081 | Ось | |
| 7 | 110300240-01 | Трос тормоза | |
| 8 | 110602245 | Упор | |
| 9 | 340600280 | Рычаг левый | |
| 10 | 340600290 | Рычаг правый | |
| 11 | 002010087 | Гайка М6-6Н.6.016 ГОСТ 5915-70 | |
| 12 | 340600225 | Болт | |
| 13 | 002000758 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | |
| 14 | 002040112 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 15 | 110602185 | Кожух | |
| 16 | 110602184 | Ролик | |
| 17 | 110602183 | Ось | |
| 18 | 110602244 | Упор | |
| 19 | 110300240 | Трос тормоза | |
| 20 | 110100203 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
