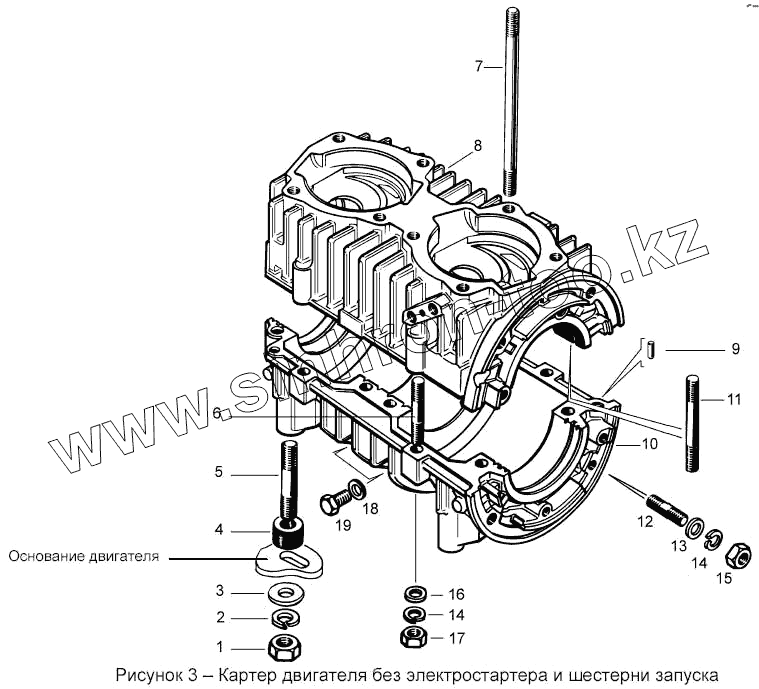

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Картер двигателя без электростартера и шестерни запуска
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 340500520 | 340500520 | Картер | |
| 1 | 002010133 | Гайка М12-6Н.8.019 ГОСТ 5915-70 | |
| 2 | 002040035 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 3 | 002040263 | Шайба С12х4.01.10.016 ГОСТ 6958-78 | |
| 4 | 110500644 | Втулка | |
| 5 | Шпилька М12хТо/8gх45.109.30ХГСА.019 ГОСТ | Шпилька М12хТо/8gх45.109.30ХГСА.019 ГОСТ 22038-76 | |
| 6 | Шпилька М8хТо/8gх38.109.30ХГСА.019 ГОСТ | Шпилька М8хТо/8gх38.109.30ХГСА.019 ГОСТ 22038-76 | |
| 7 | 110500129 | Шпилька | |
| 8 | 110500127 | Картер верхняя половина | |
| 9 | 002030082 | Штифт 5х12.38ХА ГОСТ 3128-70 | |
| 10 | 110500128 | Картер нижняя половина | |
| 11 | Шпилька М8хТо/8gх60.109.30ХГСА.019 ГОСТ | Шпилька М8хТо/8gх60.109.30ХГСА.019 ГОСТ 22038-76 | |
| 12 | Шпилька М8хТо/8gх16.109.30ХГСА.019 ГОСТ | Шпилька М8хТо/8gх16.109.30ХГСА.019 ГОСТ 22038-76 | |
| 13 | 340500504 | Шайба | |
| 14 | 002040112 | Шайба 8.65Г.016 ГОСТ 6402-70 | |
| 15 | 012010071 | Гайка 8-Кд ОСТ 1 33026-80 | |
| 16 | 110501216 | Шайба | |
| 17 | 002010112 | Гайка М8-6Н.6.016 ГОСТ 5915-70 | |
| 18 | 012050296 | Кольцо уплотнительное 34М51-12-8,2-2 | |
| 19 | 002000904 | Болт М8-6gх12.88.35.013 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
