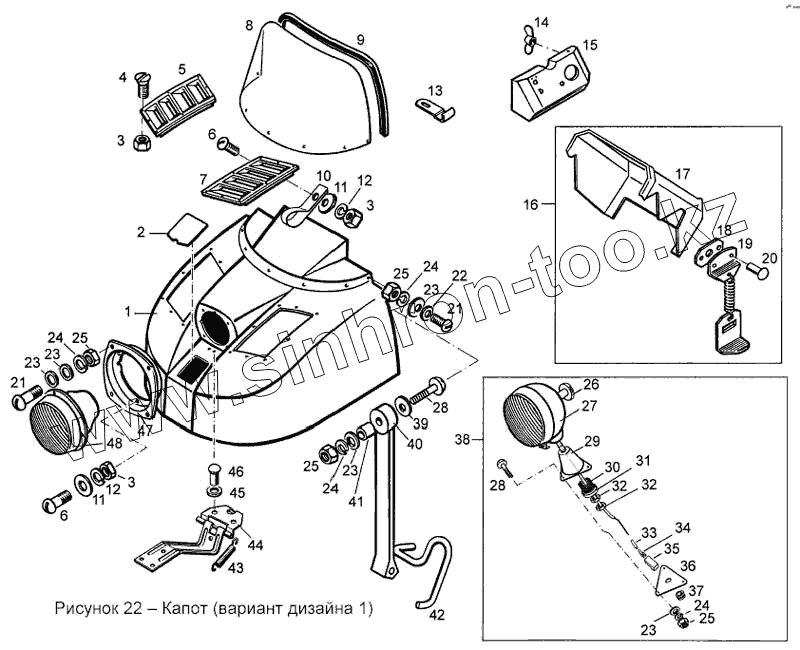

Каталог запасных частей к технике: Сатурн СБ-640А "Буран". Капот (вариант дизайна 1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
23
24
24
24
24
25
25
25
25
26
27
28
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
Позиция на иллюстрации Заводской номер детали Название детали
002010087 002010087 Гайка М6-6Н.6.016 ГОСТ 5915-70
002000714 002000714 Винт В1.М6-6gх30.88.016 ГОСТ 17473-80
340700181 340700181 Щиток приборов
002040152 002040152 Шайба 6.65Г.019 ГОСТ 6402-70
002040107 002040107 Шайба 6.01.10.016 ГОСТ 11371-78
110700500 110700500 Капот
110700100 110700100 Капот
110700017 110700017 Прокладка
1 110700101 Панель капота
2 110700126 Крышка
3 002010081 Гайка М5-6Н.5.013 ГОСТ 5927-70
4 002001002 Винт В.М5-6gх12.58.019 ГОСТ 17475-80
5 110700312 Решетка левая
6 002000751 Винт В1.М5-6gх20.58.019 ГОСТ 17473-80
7 110700313 Решетка правая
8 110700104 Стекло ветровое
9 110700037 Профиль
10 111100039 Хомут
11 002040241 Шайба 5.01.10.016 ГОСТ 11371-78
12 002040116 Шайба 5.65Г.016 ГОСТ 6402-70
13 110700012 Зажим
14 002010191 Гайка М6-6Н.45Л.013 ГОСТ 3032-76
15 110700201 Щиток приборов
16 110700010 Кожух двигателя
17 110700133 Кожух двигателя
18 110700168-01 Планка
19 110700160 Замок пружинный
20 002030073 Заклепка 2,5х8.36.10 ГОСТ 10299-80
21 110700018 Винт
22 002050045 Кольцо 006-009-19-2-2 ГОСТ 18829-73
23 002040107 Шайба 6.01.10.016 ГОСТ 11371-78
24 002040152 Шайба 6.65Г.019 ГОСТ 6402-70
25 002010087 Гайка М6-6Н.6.016 ГОСТ 5915-70
26 341300056 Рукоятка
27 656184000 Фара-прожектор поворотная 17.3711 ТУ 37.003.517-81
28 002000714 Винт В1.М6-6gх30.88.016 ГОСТ 17473-80
29 341300034 Стакан
30 341300035 Пружина
31 341300036 Тарелка
32 002010228 Гайка М12х1,25.6Н.12.40Х.013 ГОСТ 5915-70
33 111100169 Трубка III ТВ-40-230-4х0,6 неокрашенная ГОСТ 19034-73 L=20±2мм
34 657193000 Штекер наружный колодочный 45 7373 8008 ОСТ 37.003.032-76
35 659113200 Колодка одноконтактная для наружных штекеров 45 7373 9001 ОСТ37.003.032-76
36 341300038 Накладка
37 110100203 Втулка
38 341300150 Фара-прожектор
39 110600013 Шайба
40 110700025 Ремень
41 110700026 Втулка
42 110700024 Ручка
43 110700188 Пружина
44 110700370 Петля шарнирная
45 002040273 Шайба 4х1.01.10.016 ГОСТ 11371-78
46 002030078 Заклепка 4х10.36.10 ГОСТ 10299-80
47 140700034 Фланец крепления фары
48 656110500 Фара 227.3711 ТУ 37.003.728-79
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
