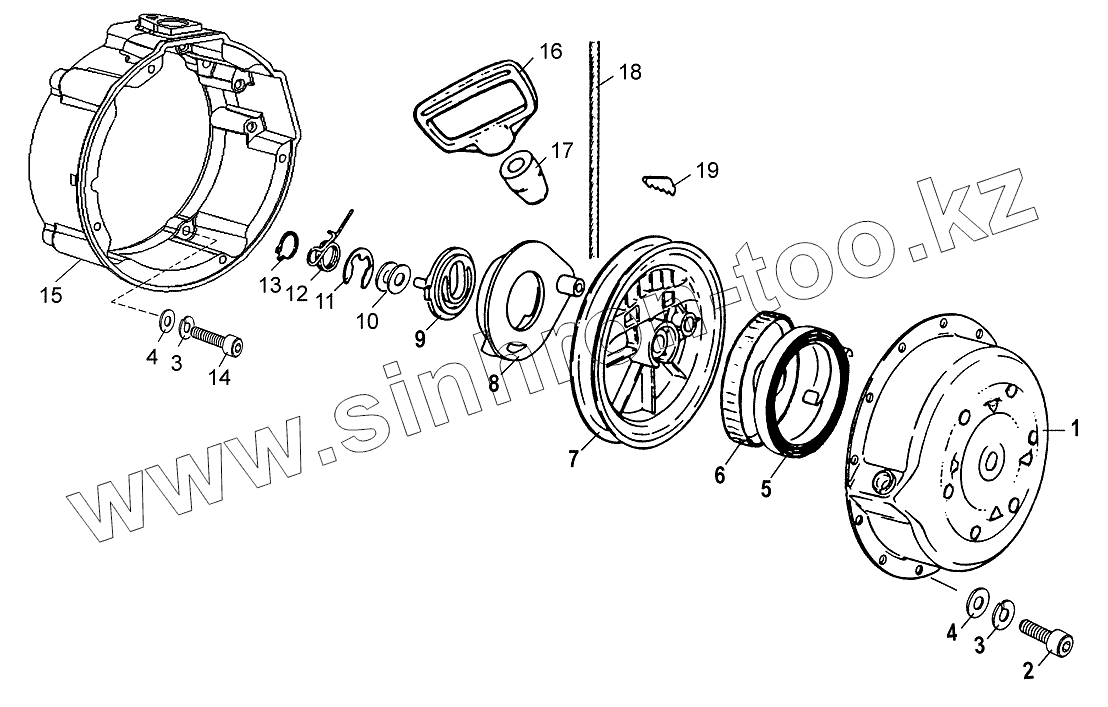

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака". Стартер ручной
1
1
2
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| С40500220-01 | С40500220-01 | Стартер ручной | |
| С40500220 | С40500220 | Стартер ручной | |
| 1 | С40500180-02 | Корпус | |
| 1 | С40500180-01 | Корпус | |
| 2 | 1-7002-2826 | Винт М6-6gх20 | |
| 3 | ГОСТ6402-78 | Шайба 6.65Г.016 ГОСТ6402-78 | |
| 4 | 1/05194/01 | Шайба 6 | |
| 4 | ГОСТ10450-78 | Шайба 6.01.10.016 ГОСТ10450-78 | |
| 5 | С40500095 | Пружина | |
| 6 | С40500088 | Крышка | |
| 7 | С40500092 | Шкив | |
| 8 | С40500093 | Кулачок | |
| 9 | С40500094 | Водило | |
| 10 | С40500029 | Шайба | |
| 11 | [Шайба 7-Ц ОСТ1 34520-80] | Шайба 7-Ц ОСТ1 34520-80 | |
| 12 | С40500087 | Пружина | |
| 13 | [Кольцо А17 ГОСТ13942-86] | Кольцо А17 ГОСТ13942-86 | |
| 14 | ГОСТ11738-84 | Винт М5-6gх10.88.35Х.016 ГОСТ11738-84 | |
| 15 | К20500038 | Проставка | |
| 16 | 110501089 | Рукоятка | |
| 17 | 110500521 | Амортизатор | |
| 18 | С40500096 | Шнур | |
| 19 | С40500142 | Клин |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
