Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака". Система охлаждения
1
2
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
6
6
6
6
7
8
9
10
11
12
13
14

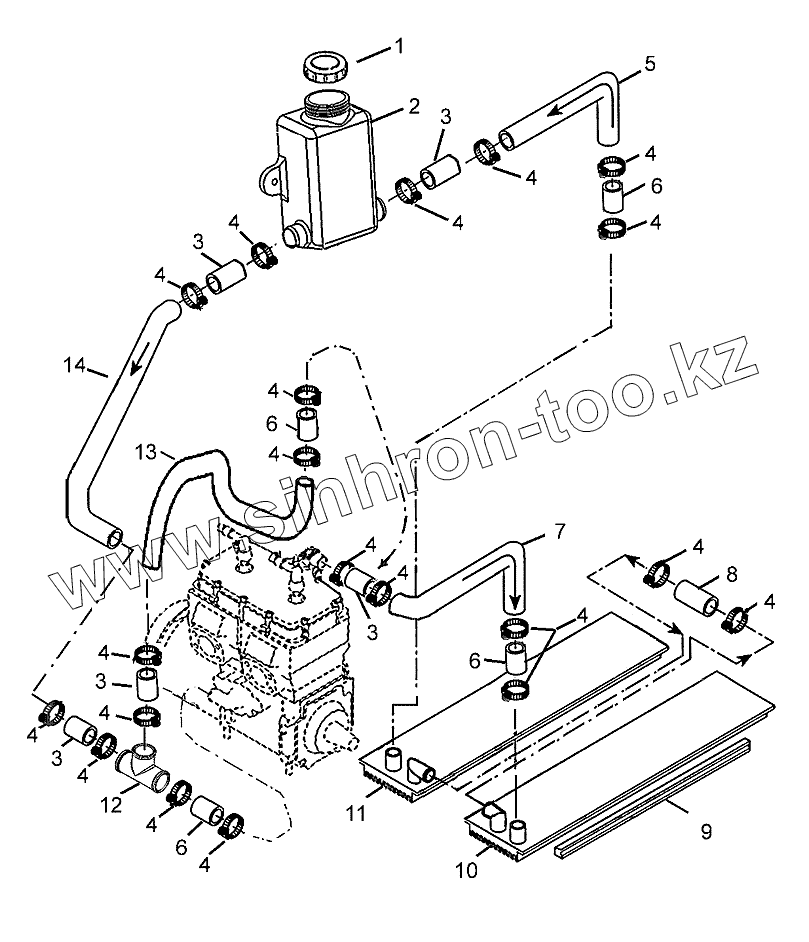

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2108-1311065-01 | Пробка расширительного бачка ТУ37.453.143.99 | |
| 2 | К20500098 | Бачок расширительный | |
| 3 | К20500104-01 | Трубка | |
| 4 | [Хомут АВА Nova 9мм Standard22-32] | Хомут АВА Nova 9мм Standard22-32 | |
| 5 | L30500003 | Трубка | |
| 6 | К20500104-02 | Трубка | |
| 7 | L30500004 | Трубка | |
| 8 | К20500104 | Трубка | |
| 9 | L30500002 | Вставка | |
| 10 | L30500010 | Радиатор | |
| 11 | L30500010-01 | Радиатор | |
| 12 | К20500012 | Тройник | |
| 13 | L30500006 | Трубка | |
| 14 | L30500005 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
