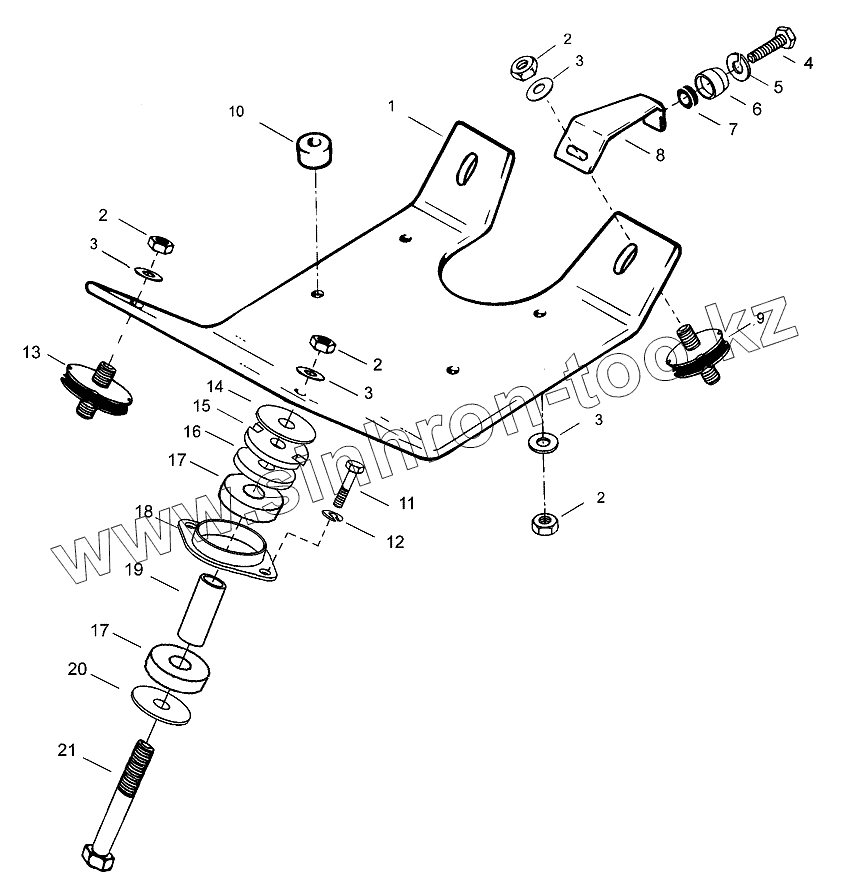

Каталог запасных частей к технике: Русская механика Снегоход "Тайга-Атака". Основание двигателя
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L30000004 | Основание двигателя | |
| 2 | 110501430 | Гайка | |
| 3 | [Шайба А.10.01.10.016 ГОСТ6958-78] | Шайба А.10.01.10.016 ГОСТ6958-78 | |
| 4 | 356-70508 | Болт М8-6gх30 | |
| 5 | [Шайба 8.65Г.016 ГОСТ6402-70] | Шайба 8.65Г.016 ГОСТ6402-70 | |
| 6 | С40100045 | Втулка | |
| 7 | С40100046 | Втулка | |
| 8 | С40100047 | Скоба | |
| 9 | С40000270 | Амортизатор | |
| 10 | С40500067 | Втулка | |
| 11 | 1/09024/21 | Болт М6-6gх20 | |
| 12 | [Шайба 6.65Г.016 ГОСТ6402-70] | Шайба 6.65Г.016 ГОСТ6402-70 | |
| 13 | С40000270-01 | Амортизатор | |
| 14 | С40100031 | Амортизатор | |
| 14 | С40100031-01 | Шайба регулировочная | |
| 15 | L30000023 | Шайба | |
| 16 | L30000022 | Шайба | |
| 17 | 110100088 | Амортизатор | |
| 18 | L30000020 | Корпус | |
| 19 | L30000024 | Втулка | |
| 20 | 110100217 | Шайба | |
| 21 | L30000003 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
