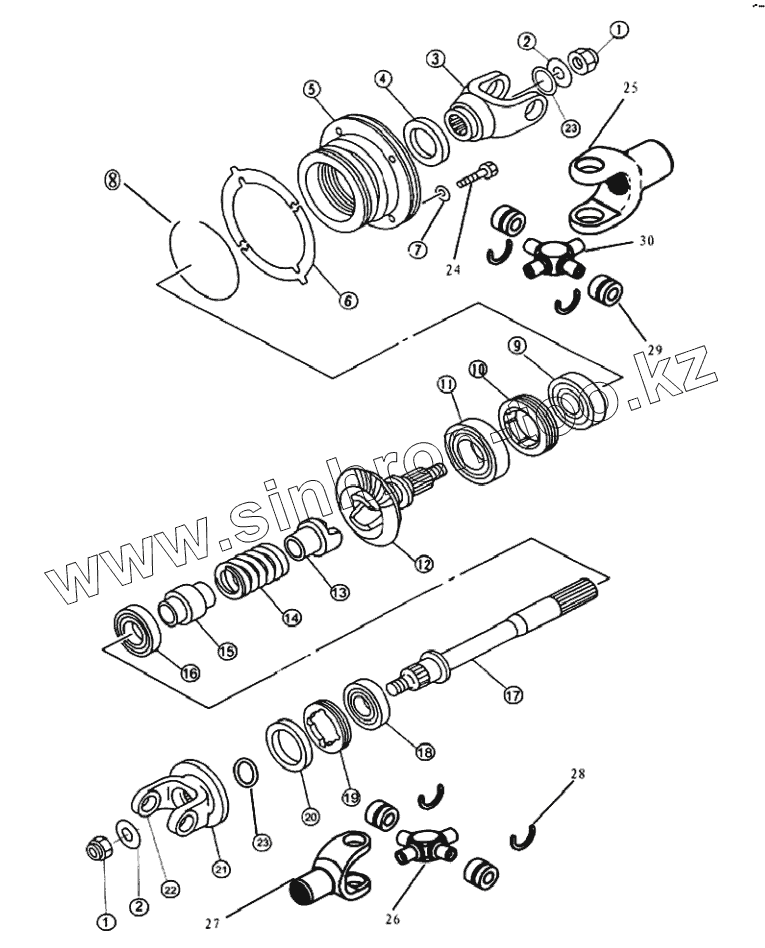

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Выходной механизм
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Гайка М14х1,5 GB/T 6186-86] | Гайка М14х1,5 GB/T 6186-86 | |
| 2 | F3-580402-0 | Шайба | |
| 3 | F3-580303-0 | Хомут (привод задних колес) | |
| 4 | F3-583000-0 | Уплотнительная манжета | |
| 5 | F3-581201-0 | Задний корпус | |
| 6 | F3-580405-0 | Регулировочная прокладка | |
| 7 | [Шайба 8-ZN8хD GB97.1-85] | Шайба 8-ZN8хD GB97.1-85 | |
| 8 | F3-581601-0 | Кольцо | |
| 9 | 6305 | Подшипник GB/T 276-94 | |
| 10 | F3-581851-0 | Винт | |
| 11 | 6207C3 | Подшипник GB/T 276-94 | |
| 12 | F3-581301-0 | Средняя косозубая шестерня | |
| 13 | F3-580301-0 | Соединительный стержень | |
| 14 | F3-580701-0 | Пружина | |
| 15 | F3-580001-0 | Втулка | |
| 16 | 6006C3 | Подшипник GB/T 276-94 | |
| 17 | F3-580302-0 | Средний приводной вал | |
| 18 | 6205 | Подшипник GB/T 276-94 | |
| 19 | F3-580851-0 | Винт (привод передних колес) | |
| 20 | F3-582000-0 | Уплотнительная манжета | |
| 21 | F3-580401-0 | Пылезащитное покрытие | |
| 22 | F3-580305-0 | Хомут (привод передних колес) | |
| 23 | F3-580601-0 | Кольцо | |
| 24 | [Болт M8х30-10.9-ZN5хD GB/T5782-86] | Болт M8х30-10.9-ZN5хD GB/T5782-86 | |
| 25 | F3-580304-0 | Хомут (привод задних колес) | |
| 26 | F3-584000-0 | Крестовина | |
| 27 | F3-586000-0 | Хомут (привод передних колес) | |
| 28 | FG-580402-0 | Полукольцо | |
| 29 | FG-586000-0 | Игольчатый подшипник | |
| 30 | FG-580305-0 | Передаточная вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
