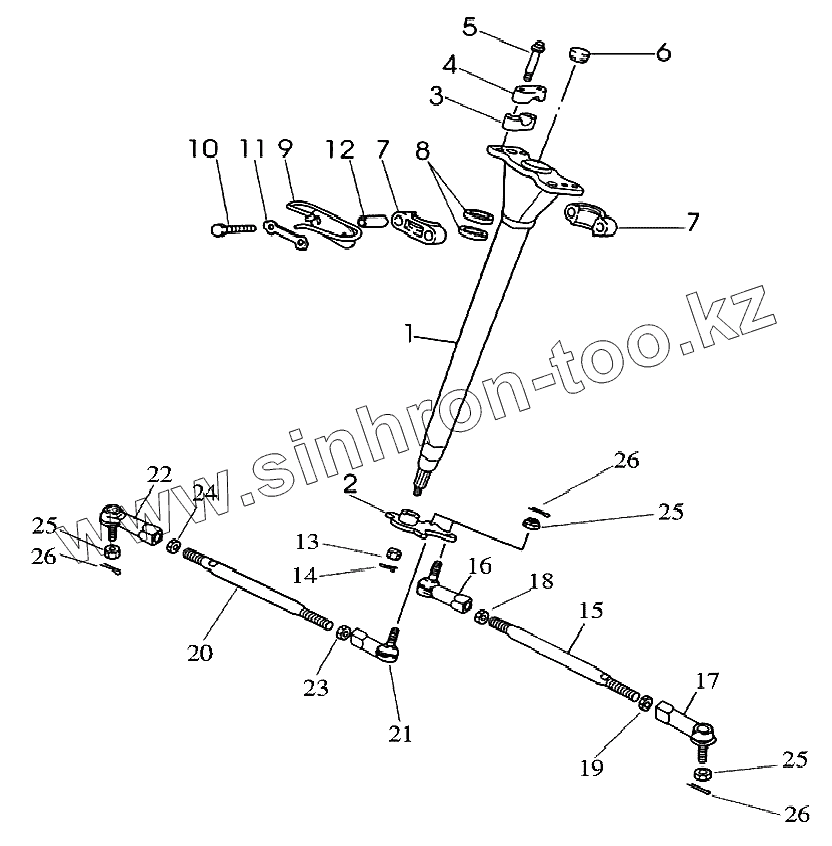

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Рулевая колонка с тягами
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SSC4-601000-2 | Рулевой стержень в сборе | |
| 2 | SSC4-602000-0 | Ограничитель поворота руля | |
| 3 | SSC4-600202-0 | Нижняя соединительная колодка | |
| 4 | SSC4-600201-0 | Верхняя соединительная колодка | |
| 5 | [Болт М8х50 GB/T5787-86] | Болт М8х50 GB/T5787-86 | |
| 6 | SSC4-601501-0 | Заглушка | |
| 7 | SSA0-000507-0 | Кронштейн рулевого стержня | |
| 8 | SSA0-000607-0 | Уплотнительное кольцо | |
| 9 | SSA0-012000-0 | Крепление в сборе | |
| 10 | [Болт М8х60 GB/T5787-86] | Болт М8х60 GB/T5787-86 | |
| 11 | SSA0-000407-0 | Контровочная прокладка | |
| 12 | SSA0-000011-0 | Втулка | |
| 13 | [Гайка М4х1,5 GB/T6183.2-86] | Гайка М4х1,5 GB/T6183.2-86 | |
| 14 | [Шплинт 3,2х24 GB/T91-87] | Шплинт 3,2х24 GB/T91-87 | |
| 15 | SSC4-603001-0 | Рулевая тяга | |
| 16 | SSA4-602202-0 | Кожух шарнира (правый) | |
| 17 | SSA4-602201-0 | Кожух шарнира (левый) | |
| 18 | [Гайка М12х1,25 GB/T6176-86] | Гайка М12х1,25 GB/T6176-86 | |
| 19 | [Гайка М12х1,25 (с левой резьбой) GB/T6176-86] | Гайка М12х1,25 (с левой резьбой) GB/T6176-86 | |
| 20 | [Гайка М12х1,25 GB/T9459-88] | Гайка М12х1,25 GB/T9459-88 | |
| 21 | [Шплинт 3,2х24 GB/T91-2000] | Шплинт 3,2х24 GB/T91-2000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
