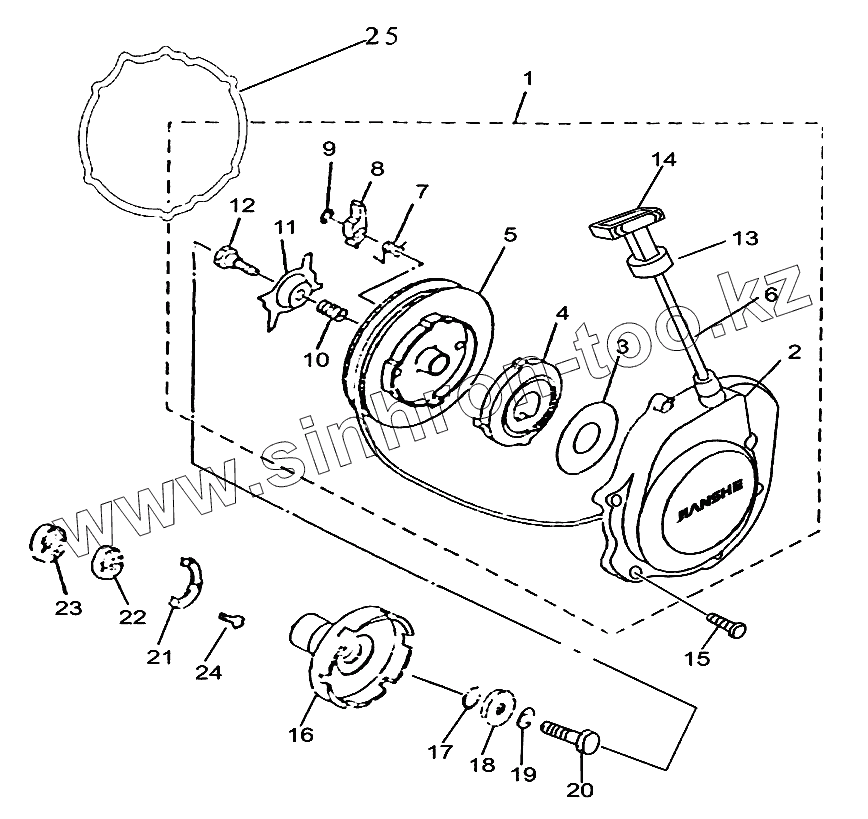

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Ручной стартер
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F3-870000-0 | Устройство ручного запуска | |
| 2 | F3-872000-0 | Левая крышка | |
| 3 | F3-870801-0 | Прокладка | |
| 4 | F3-873000-0 | Наружная крышка спиральной пружины | |
| 5 | F3-871000-0 | Приводной шкив | |
| 6 | F3-870802-0 | Трос | |
| 7 | F3-870702-0 | Возвратная пружина | |
| 8 | F3-870851-0 | Собачка | |
| 9 | [Стопорное кольцо 6 GB/T896-86] | Стопорное кольцо 6 GB/T896-86 | |
| 10 | F3-8707010 | Сжимающая пружина | |
| 11 | F3-870401-0 | Пластина | |
| 12 | F3-870001-0 | Винт | |
| 13 | F3-870601-0 | Основание пусковой рукоятки | |
| 14 | F3-870402-0 | Пусковая рукоятка | |
| 15 | 95026-06020 | Болт Q/JR YP80-93 | |
| 16 | F3-801000-0 | Пусковой храповик | |
| 17 | FG-800601-0 | Кольцо | |
| 18 | FG-800404-0 | Шайба | |
| 19 | [Шайба GB/T93-87] | Шайба GB/T93-87 | |
| 20 | [Болт М10х1.25х40 GB/T5785-86] | Болт М10х1.25х40 GB/T5785-86 | |
| 21 | F3-800404-0 | Прижимная планка | |
| 22 | F3-802000-0 | Уплотнительная манжета | |
| 23 | FG-584000-0 | Подшипник | |
| 24 | [Винт M5х16-ZN5хD GB/T819.1-88] | Винт M5х16-ZN5хD GB/T819.1-88 | |
| 25 | F3-800801-0 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
