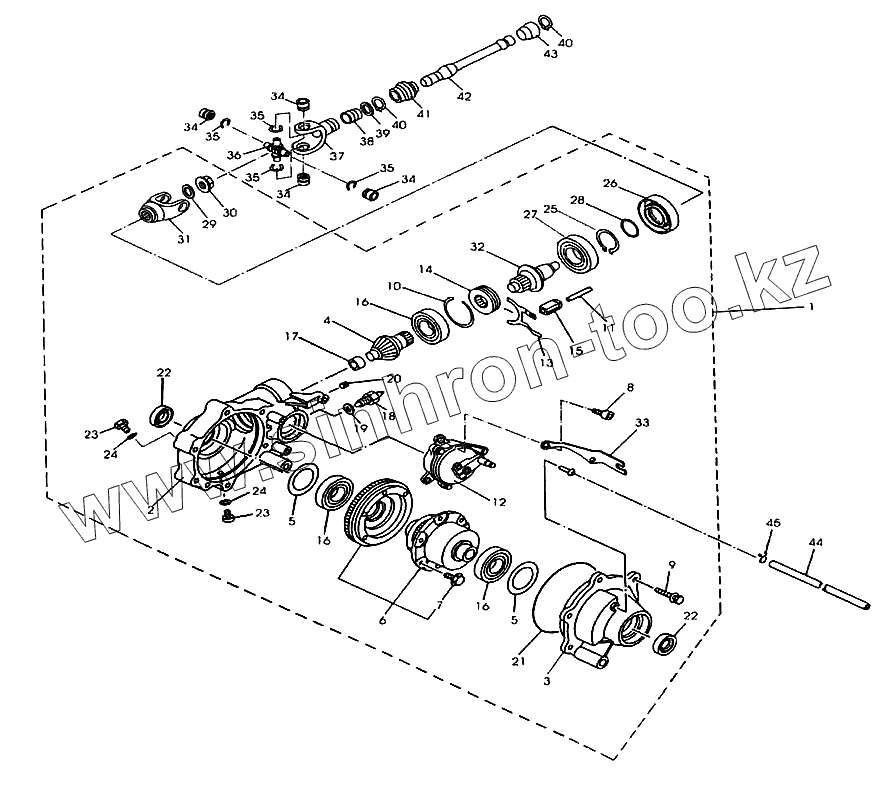

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Передняя приводная коробка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
35
35
35
36
37
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SSC3-960000-0 | Передняя приводная коробка | |
| 2 | SSC3-961201-0 | Корпус передней приводной коробки | |
| 3 | SSC3-962201-0 | Крышка передней приводной коробки | |
| 4 | SSC3-960303-0 | Приводная ось | |
| 5 | SSC3-930402-0 | Тяговый блок | |
| 6 | SSC3-963000-0 | Дифференциал | |
| 7 | [Болт М8х1,25х18 GB/T9074.14-88] | Болт М8х1,25х18 GB/T9074.14-88 | |
| 8 | [Винт GB/T70.1-85] | Винт GB/T70.1-85 | |
| 9 | [Болт М8х25 GB/T9074.14] | Болт М8х25 GB/T9074.14 | |
| 10 | SSC3-960003-0 | Зажимное кольцо 1 | |
| 11 | SSC3-960001-0 | Ось скольжения | |
| 12 | SSC3-968000-0 | Переходной механизм 2/4 колеса | |
| 13 | SSC3-960402-0 | Хомут | |
| 14 | SSC3-960302-0 | Кольцо со внутренними шлицами | |
| 15 | SSC3-960304-0 | Раздаточное устройство | |
| 16 | 6007 | Подшипник GB/T276-94 | |
| 17 | SSC3-965000-0 | Роликовый подшипник | |
| 18 | FG-508000-0 | Переключатель | |
| 19 | FG-500404-0 | Шайба | |
| 20 | [Винт М8х10 GB/T77-88] | Винт М8х10 GB/T77-88 | |
| 21 | [Кольцо 140х2,65 GB/T3452.1-1992] | Кольцо 140х2,65 GB/T3452.1-1992 | |
| 22 | [Уплотнительная манжета 1 GB/T3452.1-1992] | Уплотнительная манжета 1 GB/T3452.1-1992 | |
| 23 | SSA3-930003-0 | Пробка | |
| 24 | ZA1-600401-0 | Уплотнительная шайба | |
| 25 | SSC3-960004-0 | Зажимное кольцо 1 | |
| 26 | SSC3-967000-0 | Уплотнительная манжета | |
| 27 | 16000 | Подшипник GB/T276-94 | |
| 28 | [Кольцо 28,0х2,65 GB/T13452.1-1992] | Кольцо 28,0х2,65 GB/T13452.1-1992 | |
| 29 | [Шайба 14-140HV GB/T97.1-86] | Шайба 14-140HV GB/T97.1-86 | |
| 30 | [Гайка М14х1,5 GB/T6177-86] | Гайка М14х1,5 GB/T6177-86 | |
| 31 | SSC3-960002-0 | Передний шарнир шарнирного блока | |
| 32 | SSC3-960301-0 | Ось со шлицами | |
| 33 | SSC3-960401-0 | Нижний кронштейн троса | |
| 34 | FG-586000-0 | Игольчатый подшипник | |
| 35 | FG-580402-0 | Полукольцо | |
| 36 | F3-584000-0 | Крестовина | |
| 37 | F3-586000-0 | Хомут (привод передних колес) | |
| 38 | SSC0-000704-0 | Поджимная пружина | |
| 39 | SSC0-000406-0 | Шайба | |
| 40 | [Стопорное кольцо GB/T894.1-86] | Стопорное кольцо GB/T894.1-86 | |
| 41 | SSC0-000601-0 | Гофрированная трубка передней приводной оси | |
| 42 | SSC0-000001-0 | Передняя приводная ось | |
| 43 | SSC0-000602-0 | Защитное покрытие передней приводной оси | |
| 44 | SSC0-000604-0 | Трубка стравливания воздуха | |
| 45 | SSC0-000703-0 | Зажим трубки стравливания воздуха |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
