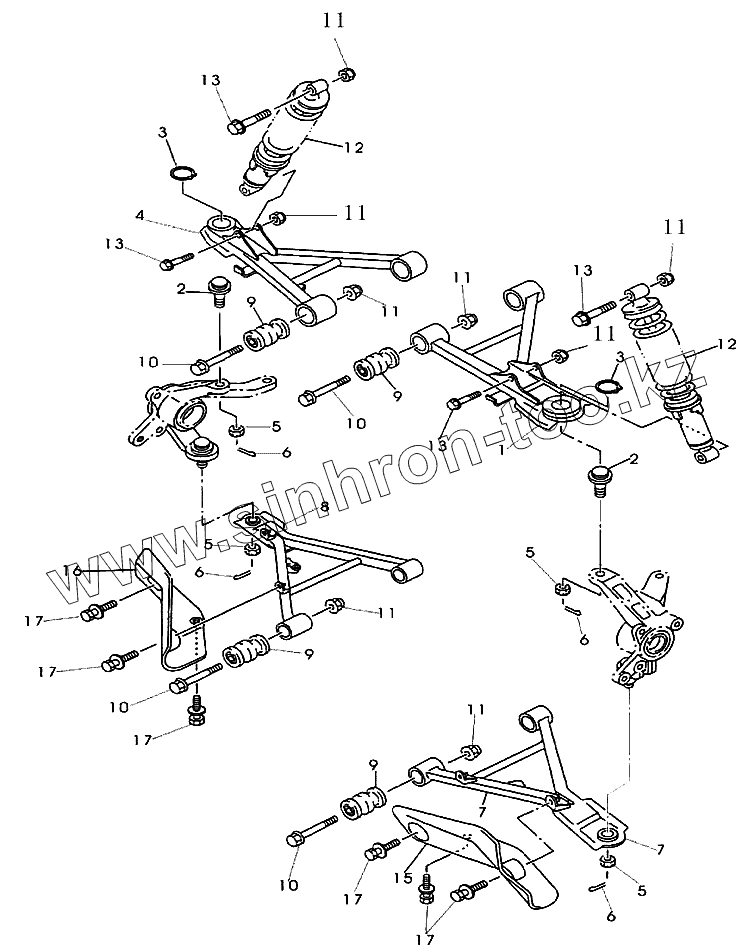

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Передняя подвеска
1
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
12
13
13
13
13
15
16
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SSC3-211000-0 | Левый верхний направляющий рычаг | |
| 2 | SSC3-212000-0 | Шаровая опора | |
| 3 | [Стопорное кольцо 32 GB/T894.1-86] | Стопорное кольцо 32 GB/T894.1-86 | |
| 4 | SSC3-241000-0 | Правый верхний направляющий рычаг | |
| 5 | [Корончатая гайка GB/T9459-88] | Корончатая гайка GB/T9459-88 | |
| 6 | [Шплинт 3,2х22 GB/T91-87] | Шплинт 3,2х22 GB/T91-87 | |
| 7 | SSC3-231000-0 | Левый нижний направляющий рычаг | |
| 8 | SSC3-261000-0 | Правый нижний направляющий рычаг | |
| 9 | SSA3-212000-0 | Втулка | |
| 10 | [Болт М10х70 GB/T5787-86] | Болт М10х70 GB/T5787-86 | |
| 11 | [Гайка М10 GB/T6184-86] | Гайка М10 GB/T6184-86 | |
| 12 | SSC3-510000-0 | Передний амортизатор | |
| 13 | [Болт М10х50 GB/T5787-86] | Болт М10х50 GB/T5787-86 | |
| 15 | SSC0-000514-0 | Левая передняя защитная пластина | |
| 16 | SSC0-000515-0 | Правая передняя защитная пластина | |
| 17 | [Болт СМ6х20 Q/JR YP1-1992] | Болт СМ6х20 Q/JR YP1-1992 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
