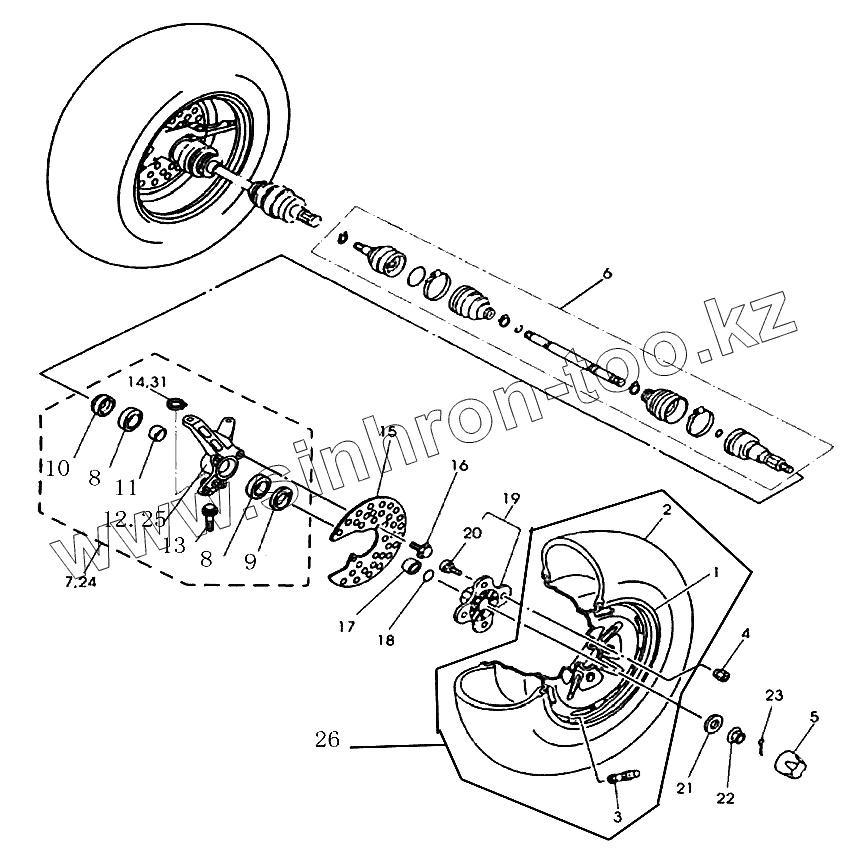

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Передние колеса
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SSC3-811000-0 | Обод переднего колеса в сборе | |
| 2 | SSC3-810601-0 | Шина переднего колеса | |
| 3 | Z2-01-1 | Ниппель GB12836.1-1999 | |
| 4 | SSA0-000301-0 | Крепежная гайка колеса | |
| 5 | SSA0-000604-0 | Защитный колпачок | |
| 6 | SSC3-970000-0 | Передняя приводная полуось | |
| 7 | SSC3-220000-0 | Левый рулевой шарнир | |
| 8 | 6006-RS | Подшипник GB/T276-94 | |
| 9 | SSC3-221000-0 | Уплотнительная манжета 1 | |
| 10 | SSC3-222000-0 | Уплотнительная манжета 2 | |
| 11 | SSC3-220001-0 | Втулка | |
| 12 | SSC3-220201-0 | Левый рулевой шарнир | |
| 13 | SSC3-212000-0 | Шаровая опора | |
| 14 | [Стопорное кольцо 32 GB/T894.1-86] | Стопорное кольцо 32 GB/T894.1-86 | |
| 15 | SSC0-000407-0 | Защитная пластина переднего тормоза | |
| 16 | [Болт М6х12 GB/T5787-86] | Болт М6х12 GB/T5787-86 | |
| 17 | SSC0-000003-0 | Рукав вала | |
| 18 | SSC0-000603-0 | Кольцо | |
| 19 | SSC0-005000-0 | Ограждение переднего тормозного диска | |
| 20 | SSA4-312000-0 | Болт | |
| 21 | [Шайба GB/T98-85] | Шайба GB/T98-85 | |
| 22 | SSA0-000013-0 | Гайка оси колеса | |
| 23 | [Шплинт 4х30 GB/T91-87] | Шплинт 4х30 GB/T91-87 | |
| 24 | SSC3-250000-0 | Правый рулевой шарнир в сборе | |
| 25 | SSC3-250201-0 | Правый рулевой шарнир | |
| 26 | SSC3-810000-0 | Переднее колесо в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
