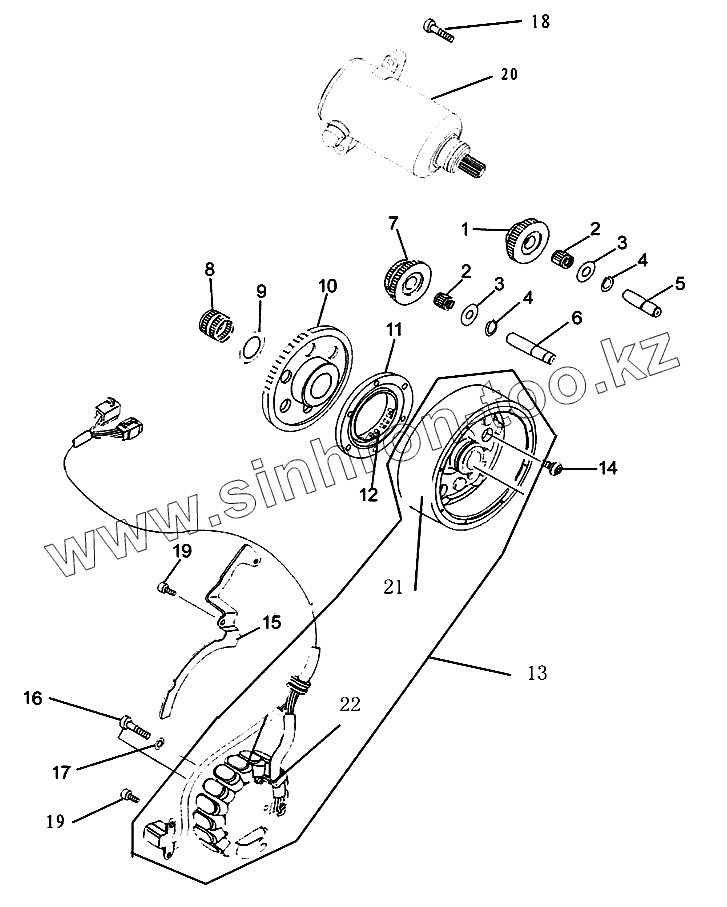

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Механизм электростартера
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F3-800301-0 | Шестерня стартера 1 | |
| 2 | F3-803000-0 | Подшипник | |
| 3 | F3-800401-0 | Шайба | |
| 4 | [Шайба 12 GB/T894.1-86] | Шайба 12 GB/T894.1-86 | |
| 5 | F3-800001-0 | Приводной вал 1 | |
| 6 | F3-800002-0 | Приводной вал 2 | |
| 7 | F3-800302-0 | Шестерня стартера 2 | |
| 8 | F3-804000-0 | Подшипник | |
| 9 | F3-800402-0 | Шайба | |
| 10 | F3-860000-0 | Шестерня электростартера | |
| 11 | F3-800003-0 | Пластина сцепления стартера | |
| 12 | F3-830000-0 | Сцепление стартера | |
| 13 | F3-D50000-0 | Магнето | |
| 14 | [Винт M8х15-10-ZN5хD GB/T70.1-85] | Винт M8х15-10-ZN5хD GB/T70.1-85 | |
| 15 | F3-800403-0 | Кронштейн | |
| 16 | 98512-06030 | Болт Q/JR YP81-2000 | |
| 17 | [Шайба 6-ZN8хD GB/T93-87] | Шайба 6-ZN8хD GB/T93-87 | |
| 18 | 95026-06030 | Болт Q/JR YP80-2000 | |
| 19 | [Болт M5х12-10.9-ZN5хD GB/T70.1-85] | Болт M5х12-10.9-ZN5хD GB/T70.1-85 | |
| 20 | F3-D60000-0 | Электростартер | |
| 21 | F3-D51000-0 | Ротор | |
| 22 | F3-D52000-0 | Статор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
