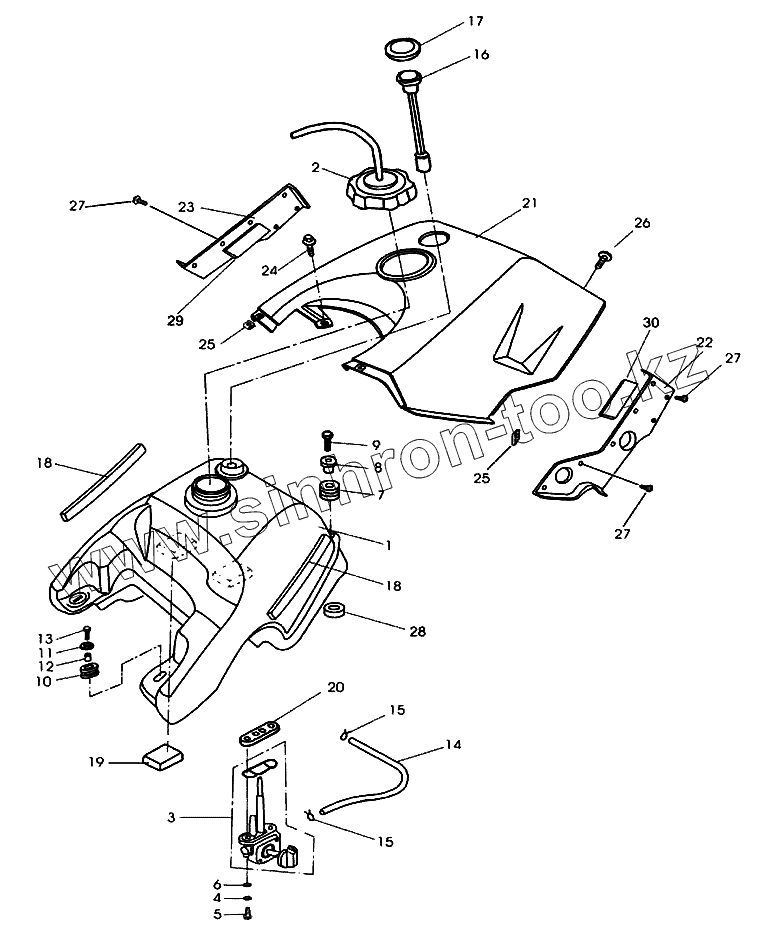

Каталог запасных частей к технике: Jianshe JS400 ATV-2. Бензобак
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SSC3-312000-0 | Бак топливный | |
| 2 | SSC3-311000-0 | Крышка бака топливного | |
| 3 | SSC3-320000-0 | Кран бензобака | |
| 4 | [Шайба GB/T97.1-85] | Шайба GB/T97.1-85 | |
| 5 | [Винт М6х12 GB/T818-85] | Винт М6х12 GB/T818-85 | |
| 6 | SSA3-310601-0 | Шайба 6 | |
| 7 | SSA0-000609-0 | Резиновая прокладка 2 бензобака | |
| 8 | SSC0-007000-0 | Задняя установочная втулка бензобака | |
| 9 | [Болт М6х40 GB/T9074.15] | Болт М6х40 GB/T9074.15 | |
| 10 | SSA0-000608-0 | Резиновая прокладка 1 бензобака | |
| 11 | SSA0-000403-0 | Плоская шайба | |
| 12 | SSA0-000002-0 | Установочная втулка бензобака | |
| 13 | [Болт М6х40 GB/T9074.15] | Болт М6х40 GB/T9074.15 | |
| 14 | SSC0-000300-0 | Бензопровод к карбюратору | |
| 15 | SSC0-000702-0 | Крепежные зажимы бензопровода | |
| 16 | SSC3-314000-0 | Измеритель уровня топлива | |
| 17 | SSC3-310401-0 | Установочное кольцо измерителя уровня топлива | |
| 18 | SSC3-310501-0 | Верхняя прокладка | |
| 19 | SSC3-310502-0 | Нижняя прокладка | |
| 20 | SSC3-310601-0 | Резиновая прокладка | |
| 21 | SSC0-000507-0 | Наружная облицовка бензобака | |
| 22 | SSC0-000508-0 | Покрытие левой стороны | |
| 23 | SSC0-000509-0 | Покрытие правой стороны | |
| 24 | [Болт СМ6х20 Q/JR YP1-92] | Болт СМ6х20 Q/JR YP1-92 | |
| 25 | ZA0-000424-0 | Гайка | |
| 26 | [Винт М6х12 Q/JR YP2-92] | Винт М6х12 Q/JR YP2-92 | |
| 27 | ZA0-000312-0 | Винт самонарезающий | |
| 28 | SSC0-000610-0 | Задняя резиновая прокладка бензобака | |
| 29 | SSC0-000804-0 | Распорка покрытия правой стороны | |
| 30 | SSC0-000803-0 | Распорка покрытия левой стороны |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
