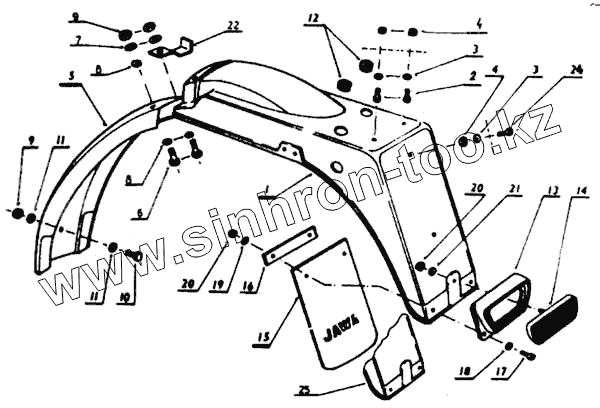

Каталог запасных частей к технике: Java-350. Задний грязевой щиток
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963833011 | Задний грязевой щиток | |
| 2 | 309201150516 | Болт ВМ5х20 | |
| 3 | 311213511053 | Крестообразно изогнутая шайба 5,3 | |
| 4 | 311100114050 | Гайка М5 | |
| 5 | 451963830030 | Внутренний щиток | |
| 6 | 309203140611 | Болт М6х12 | |
| 7 | 311213511064 | Крестообразно изогнутая шайба 6,4 | |
| 8 | 311212611064 | Подкладка 6,4 | |
| 9 | 311100114060 | Гайка М6 | |
| 10 | 309203140611 | Болт М6х12 | |
| 11 | 311214141064 | Подкладка 6,4 | |
| 12 | 451963436011 | Проходной изолятор | |
| 13 | 451963833016 | Рамка | |
| 14 | 321821815309 | Катафот | |
| 15 | 321891003137 | Грязеуловитель | |
| 16 | 451963833014 | Накладка | |
| 17 | 309231148515 | Болт М5х18 | |
| 18 | 311210211053 | Подкладка 5,3 | |
| 19 | 311213511053 | Крестообразно изогнутая шайба 5,3 | |
| 20 | 311100114050 | Гайка М5 | |
| 21 | 311214011051 | Подкладка 5,1 | |
| 22 | 451963808024 | Захват | |
| 24 | 309231510512 | Болт ВМ5х14 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
