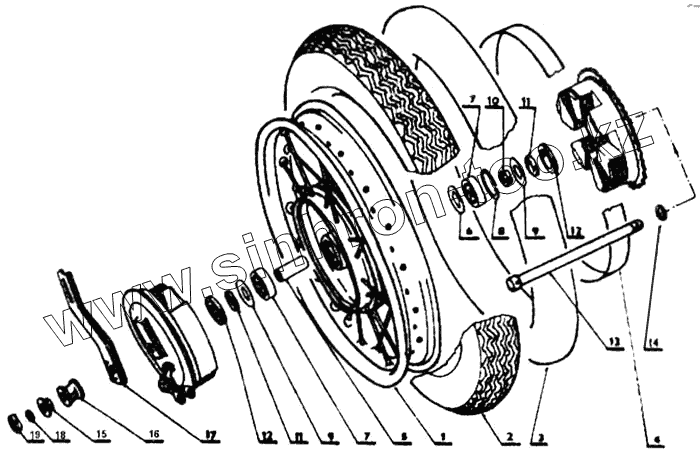

Каталог запасных частей к технике: Java-350. Заднее колесо
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963456110 | Заднее колесо с подшипниками | |
| 2 | 274123281271 | Шина 3.50х18" М9 | |
| 3 | 274424271111 | Камера 3.50х18" | |
| 4 | 274612141100 | Ободная лента 18" | |
| 5 | 451963456017 | Распорная втулка | |
| 6 | 451963456034 | Шайба | |
| 7 | 324163020000 | Подшипник 6202 | |
| 8 | 311733100420 | Предохранительное кольцо 42х1,75 | |
| 9 | 451962051124 | Шайба | |
| 10 | 451963456122 | Распорная втулка | |
| 11 | 685713434580 | Сальник | |
| 12 | 451962051125 | Упорная шайба | |
| 13 | 451963456014 | Ось | |
| 14 | 451963456016 | Шайба | |
| 15 | 451963456013 | Втулка | |
| 16 | 451963456012 | Распорная втулка | |
| 17 | 451963456022 | Упорный рычаг | |
| 18 | 311214001142 | Подкладка 14,2 | |
| 19 | 311120315140 | Гайка М14х1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
