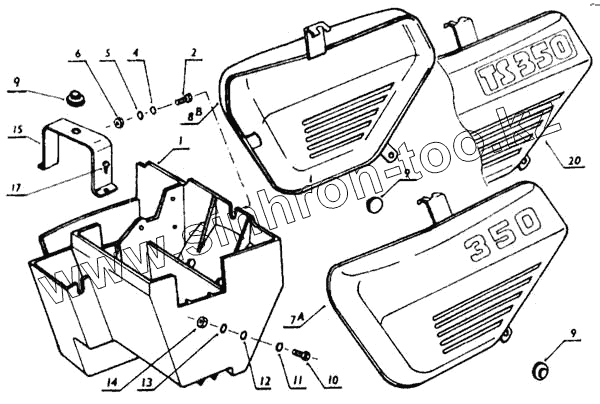

Каталог запасных частей к технике: Java-350. Ящики
1
2
4
5
6
7
8
9
9
9
10
11
12
13
14
15
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 321811003136 | Ящик | |
| 2 | 309203140616 | Болт М6х20 | |
| 4 | 311212611064 | Подкладка 6,4 | |
| 5 | 311213511064 | Крестообразно изогнутая шайба 6,4 | |
| 6 | 311100114060 | Гайка М6 | |
| 7 | 451963836010 | Кожух левый | |
| 8 | 451963836030 | Кожух правый | |
| 9 | 273141012130 | Опора | |
| 10 | 309503140615 | Болт М6х18 | |
| 11 | 311210211064 | Подкладка 6,4 | |
| 12 | 311212611064 | Подкладка 6,4 | |
| 13 | 311213511064 | Крестообразно изогнутая шайба 6,4 | |
| 14 | 311100114060 | Гайка М6 | |
| 15 | 451963808027 | Хомут | |
| 17 | 311421705013 | Шуруп 5х13 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
