Каталог запасных частей к технике: Java-350. Сцепление
1
2
3
4
5
6
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
25
26
27

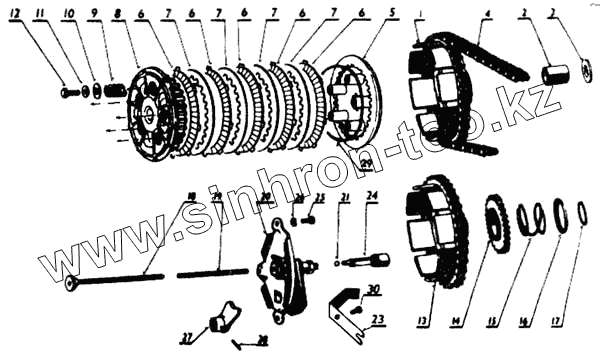

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963828010 | Наружный барабан с шестерней стартера | |
| 2 | 451963828029 | Втулка | |
| 3 | 451935328012 | Накладка | |
| 4 | 318312011066 | Цепь 66 зв. 2х9, 525х477 (451963328025) | |
| 5 | 451963828016 | Внутренний барабан | |
| 6 | 451963828025 | Диск в сборе | |
| 7 | 451963828032 | Диск | |
| 8 | 451963828031 | Поводок внутренний | |
| 9 | 315114516300 | Пружина | |
| 10 | 451963828028 | Подкладка | |
| 11 | 311214000061 | Подкладка 6 | |
| 12 | 309503790615 | Болт М 6х 18 | |
| 13 | 451963828011 | Наружный барабан | |
| 14 | 451963828010 | Наружный барабан с шестерней стартера | |
| 15 | 315114574370 | Пружина | |
| 16 | 451963828042 | Опора | |
| 17 | 311733000360 | Запорное кольцо | |
| 18 | 451955928045 | Штанга в сборе | |
| 19 | 451915028045 | Стержень | |
| 20 | 451963828150 | Выключатель сцепления | |
| 21 | 324914010452 | Шарик 6,35 | |
| 23 | 451955928133 | Пружина | |
| 24 | 451955928136 | Болт ВМ8х30 | |
| 25 | 309503790614 | Болт М6х16 | |
| 26 | 311213511064 | Крестообразно изогнутая шайба 6,4 | |
| 27 | 451955928035 | Кулак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
