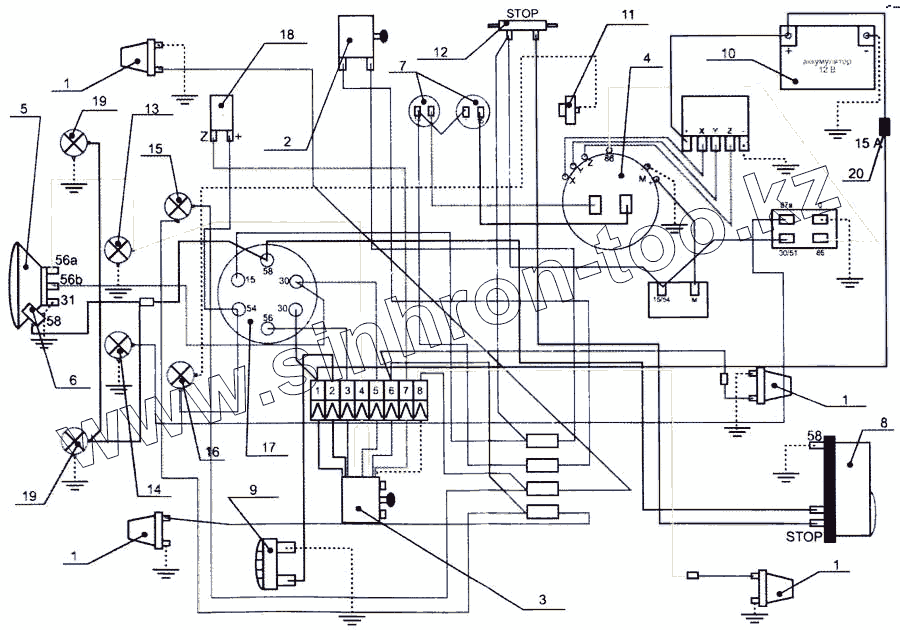

Каталог запасных частей к технике: Java-350. Схема электрооборудования
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Указатели поворота | Указатели поворота | |
| 2 | Правый переключатель | Правый переключатель | |
| 3 | Левый переключатель | Левый переключатель | |
| 4 | Генератор | Генератор | |
| 5 | Фара | Фара | |
| 6 | Лампа стояночного света | Лампа стояночного света | |
| 7 | Катушки зажигания | Катушки зажигания | |
| 8 | Задний фонарь | Задний фонарь | |
| 9 | Звуковой сигнал | Звуковой сигнал | |
| 10 | Аккумулятор | Аккумулятор | |
| 11 | Включатель нейтрали | Включатель нейтрали | |
| 12 | Включатель стоп-сигнала | Включатель стоп-сигнала | |
| 13 | Лампа дальнего света | Лампа дальнего света | |
| 14 | Лампа работы генератора | Лампа работы генератора | |
| 15 | Лампа включения указателей поворота | Лампа включения указателей поворота | |
| 16 | Лампа включения нейтрали | Лампа включения нейтрали | |
| 17 | Замок зажигания | Замок зажигания | |
| 18 | Реле указателей поворота | Реле указателей поворота | |
| 19 | Лампы подсветки приборов | Лампы подсветки приборов | |
| 20 | Плавкий предохранитель 15 А | Плавкий предохранитель 15 А |
