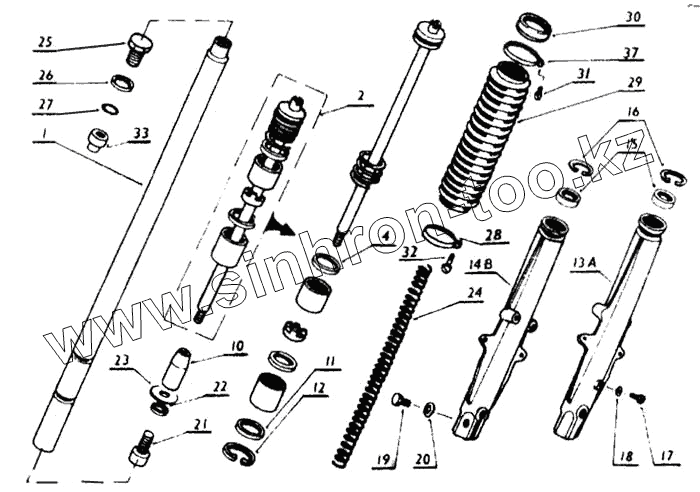

Каталог запасных частей к технике: Java-350. Передняя вилка
1
2
4
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451947241503 | Трубка несущая | |
| 2 | 451947241540 | Тяга | |
| 4 | 321841002085 | Кольцо (451947241420) | |
| 10 | 451947241548 | Распорная трубка | |
| 11 | 451947241547 | Подкладка | |
| 12 | 311733100280 | Уплотнительное кольцо 28 | |
| 13 | 451947241566 | Труба нижняя левая | |
| 14 | 451947241446 | Труба нижняя правая | |
| 15 | 273526001317 | Уплотнительное кольцо 36х47/6,5-10 | |
| 16 | 451947241487 | Уплотнительное кольцо | |
| 17 | 409231140508 | Болт М5х8 | |
| 18 | 319419520120 | Уплотнительное кольцо 5х9 | |
| 19 | 309101141026 | Болт М10х45 | |
| 20 | 311210211105 | Подкладка 10,5 | |
| 21 | 309543101016 | Болт М10х20 | |
| 22 | 273111515054 | Уплотнение (451945041179) | |
| 23 | 451945041180 | Подкладка | |
| 24 | 315114437840 | Пружина | |
| 25 | 451947241391 | Пробка | |
| 26 | 451947241492 | Подкладка | |
| 27 | 273111014104 | Кольцо 25х2 | |
| 28 | 451963804090 | Обойма склепываемая 054 | |
| 29 | 451963841125 | Резиновая манжета | |
| 30 | 321811003122 | Втулка (451963841051) | |
| 31 | 309231140316 | Болт М3х20 | |
| 32 | 309231140311 | Болт М3х12 | |
| 33 | 451963841032 | Вкладыш | |
| 37 | 451963841170 | Обойма склёпываемая диаметр 47 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
