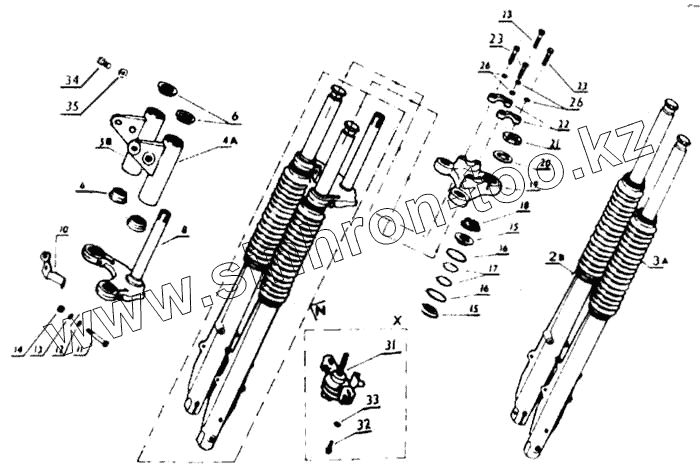

Каталог запасных частей к технике: Java-350. Передняя вилка
2
3
4
5
6
6
8
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
23
23
26
26
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 451963841150 | Перо вилки правое | |
| 3 | 451963841100 | Перо вилки левое | |
| 4 | 451963841010 | Балка левая | |
| 5 | 451963841020 | Балка правая | |
| 6 | 451963841042 | Уплотнительное кольцо | |
| 8 | 451963841035 | Траверса нижняя | |
| 10 | 451963841038 | Кронштейн звукового сигнала | |
| 11 | 309501141036 | Болт М10х70 | |
| 12 | 311210211105 | Подкладка 10,5 | |
| 13 | 311214011102 | Шайба 10,2 | |
| 14 | 311120214100 | Гайка М10 | |
| 15 | 451915041003 | Чашка | |
| 16 | 321811003086 | Уплотнительное кольцо | |
| 17 | 324914010452 | Шарик 6,35 | |
| 18 | 451915641163 | Гайка нижная | |
| 19 | 451963841041 | Траверса верхная | |
| 20 | 451936141024 | Контровочная шайба | |
| 21 | 451915641164 | Гайка верхная | |
| 22 | 451963440012 | Скоба | |
| 23 | 309203140824 | Болт М8х40 | |
| 26 | 311210212084 | Подкладка 8,4 | |
| 31 | 451963441200 | Амортизатор управления | |
| 32 | 309203140612 | Болт М6х14 | |
| 34 | 309203140510 | Болт ВМ5х10 | |
| 35 | 311213511053 | Крестообразно изогнутая шайба 5,3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
