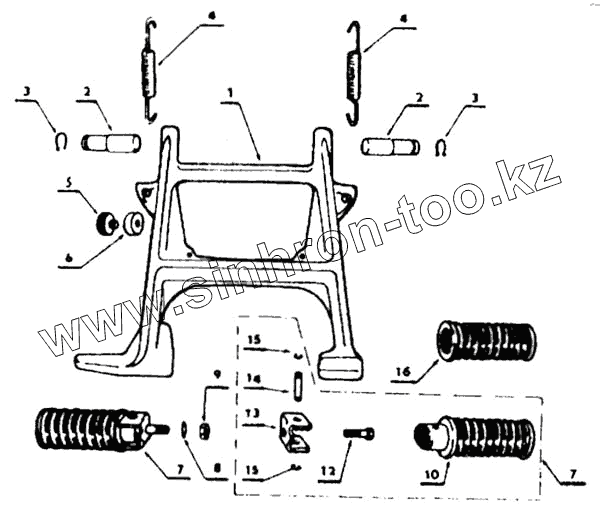

Каталог запасных частей к технике: Java-350. Педали, подставка
1
2
2
3
3
4
4
5
6
7
7
8
9
10
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963437015 | Подставка | |
| 2 | 451963437014 | Ось подставки | |
| 3 | 311733000140 | Кольцо 14 | |
| 4 | 315111708630 | Пружина | |
| 5 | 451963437027 | Опора | |
| 6 | 451963437028 | Чашка | |
| 7 | 451963437150 | Подножка пассажира | |
| 8 | 311214010102 | Пружинная шайба 102 | |
| 9 | 311120114100 | Гайка М10 | |
| 10 | 451963437155 | Подножка с резиной | |
| 12 | 309203141017 | Болт М10х22 | |
| 13 | 451963437157 | Кронштейн подножки пассажира | |
| 14 | 451935337098 | Ось | |
| 15 | 451935337097 | Кольцо | |
| 16 | 321831003001 | Резина (451960037113) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
