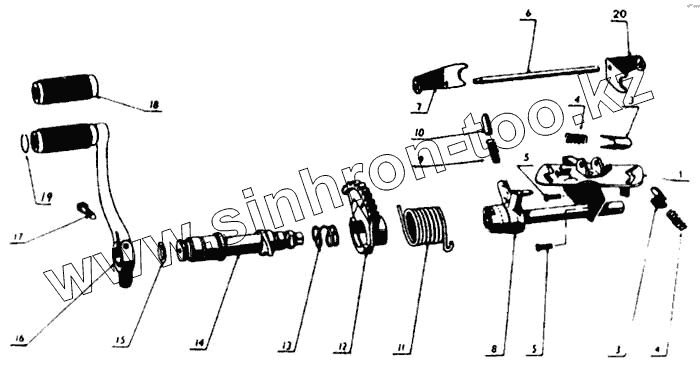

Каталог запасных частей к технике: Java-350. Механизм переключения передач
1
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963324150 | Кулиса | |
| 3 | 451915024049 | Лист | |
| 4 | 451915024050 | Пружина | |
| 5 | 309251000511 | Болт М5х12 | |
| 6 | 451915124037 | Ось вилок | |
| 7 | 451962324010 | Вилка | |
| 8 | 451962324020 | Вал с поводом | |
| 9 | 451963324032 | Пружина | |
| 10 | 451963324030 | Защелка со штифтом | |
| 11 | 315817073600 | Пружина | |
| 12 | 451962324015 | Сегмент | |
| 13 | 451955924017 | Пружина | |
| 14 | 451935424011 | Вал | |
| 15 | 273112213034 | Уплотнение | |
| 16 | 451963324020 | Рычаг с резиной | |
| 17 | 309506140720 | Болт М7х30 | |
| 18 | 321831008039 | Резина рычага | |
| 19 | 451945024138 | Кольцо | |
| 20 | 451963324012 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
