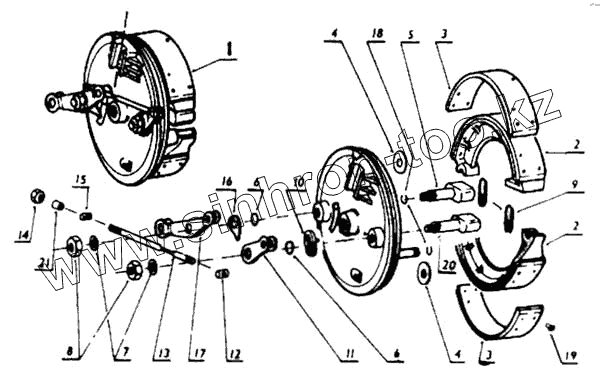

Каталог запасных частей к технике: Java-350. Крышка с колодками
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451947251260 | Крышка с колодками | |
| 2 | 451963451260 | Колодка | |
| 3 | 278622021003 | Накладка | |
| 4 | 451963451262 | Шайба | |
| 5 | 451963451216 | Кулачок | |
| 6 | 273111010084 | Кольцо 16х12 | |
| 7 | 311214141084 | Подкладка 8,4 | |
| 8 | 311120315080 | Гайка М8х1 | |
| 9 | 315115001450 | Пружина | |
| 10 | 451963451278 | Пружина | |
| 11 | 451963451270 | Рычаг | |
| 12 | 451963451274 | Опора | |
| 13 | 451963251273 | Тяга | |
| 14 | 311129214050 | Гайка М5 | |
| 15 | 451963451276 | Наконечник | |
| 16 | 451947751062 | Указатель износа | |
| 17 | 451963451265 | Коромысло | |
| 18 | 311732500120 | Кольцо 12 | |
| 19 | 311693003010 | Заклепка 3х10 | |
| 20 | 451962051223 | Кулачок | |
| 21 | 451963451281 | Распорная втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
