Каталог запасных частей к технике: Java-350. Кожух цепи
1
2
3
4
5
8
9
10
11
11
13

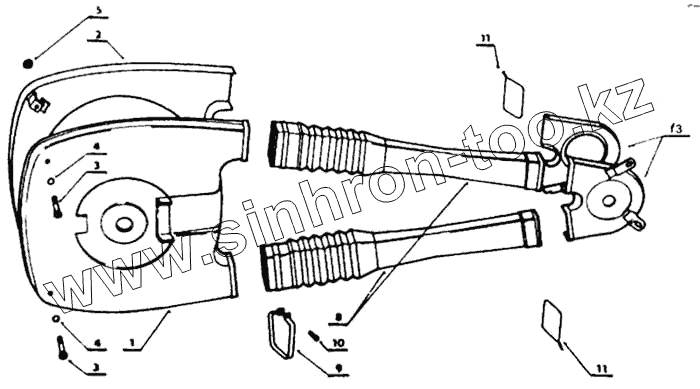

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 451963403010 | Кожух задней звездочки наружный | |
| 2 | 451960303060 | Кожух задней звездочки внутренний | |
| 3 | 309235140524 | Болт М5х40 | |
| 4 | 311213511053 | Крестообразно изогнутая шайба 5,3 | |
| 5 | 311100114050 | Гайка М5 | |
| 8 | 273125990774 | Чехол цепи 4519 634 03 063 | |
| 9 | 451963403020 | Хомут задний | |
| 10 | 309231140310 | Болт М3х10 | |
| 11 | 451963408093 | Хомут | |
| 13 | 321811002089 | Кожух передней звездочки (внешний и внутренний) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
