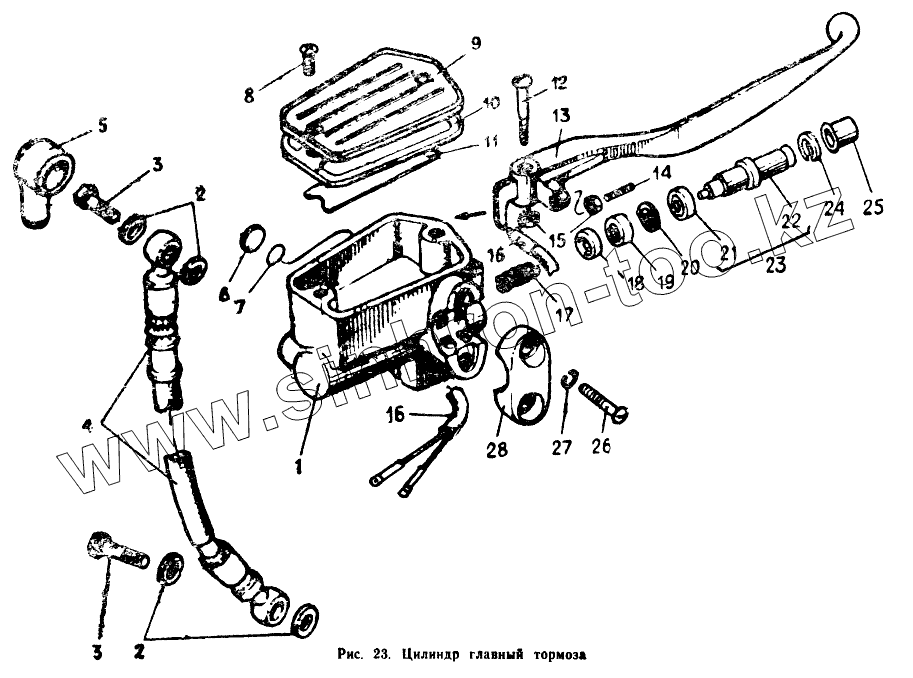

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Цилиндр главный тормоза
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.109-3505010 | 7.109-3505010 | Цилиндр главный | |
| 1 | 7.1097-3505015 | Корпус цилиндра | |
| 1 | 7.109-3505015 | Корпус цилиндра | |
| 2 | 365493 | Шайба уплотнительная | |
| 3 | 7.109-3506092 | Болт патрубка | |
| 4 | 7.109-3506050 | Шланг тормозной | |
| 5 | 7.109-3505135 | Чехол главного цилиндра | |
| 6 | 7.109-3505131 | Указатель уровня | |
| 7 | 7.109-3505132 | Кольцо уплотнительное (d=14,8, D=18,6, B=1,9) | |
| 8 | 223011-06 | Винт М4-6gх10 | |
| 9 | 7.109-3505116 | Крышка | |
| 9 | 7.1097-3505116 | Крышка | |
| 10 | 7.109-3505122 | Диафрагма | |
| 11 | 7.109-3505118 | Пластина | |
| 12 | 7.109-3505134 | Винт | |
| 13 | 7.109-3505062-02 | Рычаг тормоза | |
| 14 | 7.109-3505164 | Винт М6-6g | |
| 15 | 250508-29 | Гайка М6-6Н | |
| 16 | ИЖВК103-3720110-20 | Включатель "Стоп" | |
| 17 | 7.109-3505044 | Пружина | |
| 18 | 7.109-3505047 | Шайба упорная | |
| 19 | 7.109-3505042 | Манжета главная | |
| 20 | 7.109-3505032 | Клапан | |
| 21 | 7.109-3505045 | Манжета (d=8, D=16,7, B=4) | |
| 22 | 7.109-3505024 | Поршень | |
| 23 | 7.109-3505020 | Поршень | |
| 24 | 7.109-3505058 | Кольцо стопорное | |
| 25 | 7.109-3505060 | Чехол (d=6,2, D=19,3, B=21,5) | |
| 26 | 220109-29 | Винт М6-6gх25 | |
| 27 | 252004-29 | Шайба 6 | |
| 28 | 7.109-3505162 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
