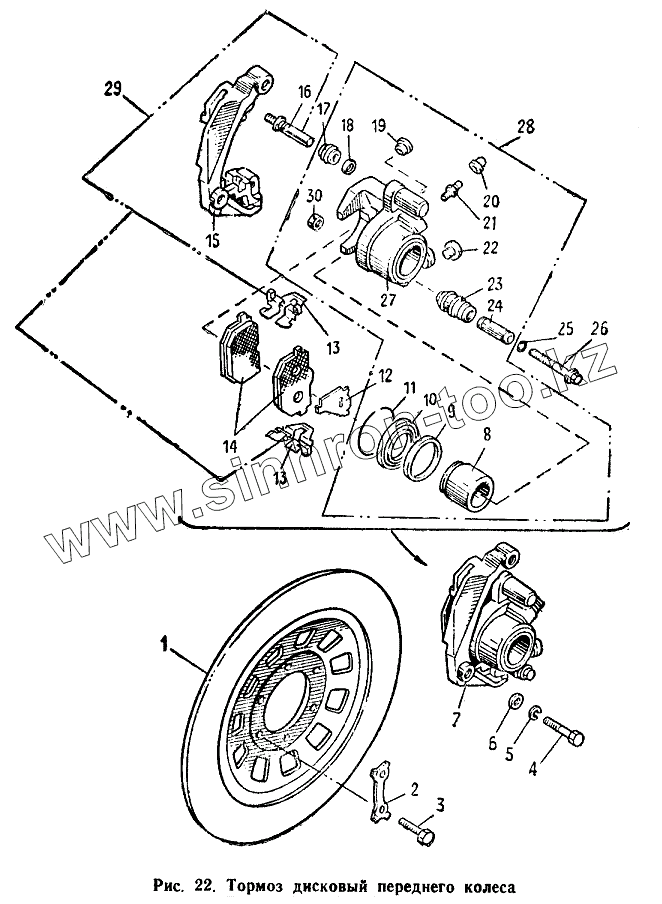

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Тормоз дисковый переднего колеса
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7.109-3501082 | Диск тормозной | |
| 2 | 7.109-3501104 | Планка | |
| 3 | 360144-29 | Болт М8х24 | |
| 4 | 7.109-3501106 | Болт М10х1,25-6gх36 | |
| 5 | 252136-29 | Шайба 10 | |
| 6 | 252006-29 | Шайба 10 | |
| 7 | 7.109-3501010 | Скоба тормоза | |
| 7 | 7.1097-3501010 | Скоба тормоза | |
| 8 | 7.109-3501055 | Поршень | |
| 9 | 7.109-3501051 | Кольцо уплотнительное (d=39,32, D=45,82, B=3,3) | |
| 10 | 7.109-3501058 | Манжета (d=27,3, D=48,4, B=5,8) | |
| 11 | 7.109-3501057 | Кольцо стопорное | |
| 12 | 7.109-3501165 | Пластина противоскрипная | |
| 13 | 7.109-3501154 | Защелка | |
| 14 | 7.109-3501090 | Колодка тормоза | |
| 15 | 7.1097-3501156 | Направляющая колодок | |
| 15 | 7.109-3501156 | Направляющая колодок | |
| 16 | 7.109-3501152 | Палец направляющий | |
| 17 | 7.109-3501019 | Чехол (d=9,5, D=12, B=14) | |
| 18 | 7.109-3501062 | Фиксатор | |
| 19 | 7.109-3501037 | Крышка индикатора | |
| 20 | 402-3501065 | Колпачок | |
| 21 | 412-3501085 | Клапан выпуска воздуха | |
| 22 | 7.109-3501061 | Пробка | |
| 23 | 7.109-3501036 | Чехол (d=10, D=22,6, B=37,5) | |
| 24 | 7.109-3501034 | Втулка | |
| 25 | 252005-29 | Шайба 8 | |
| 26 | 7.109-3501017 | Болт | |
| 27 | 7.109-3501044 | Корпус скобы | |
| 27 | 7.1097-3501044 | Корпус скобы | |
| 28 | 7.109-3501020СБ | Корпус скобы тормоза | |
| 29 | 7.109-3501150СБ | Направляющая колодок | |
| 30 | 250510-29 | Гайка М8-6Н |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
