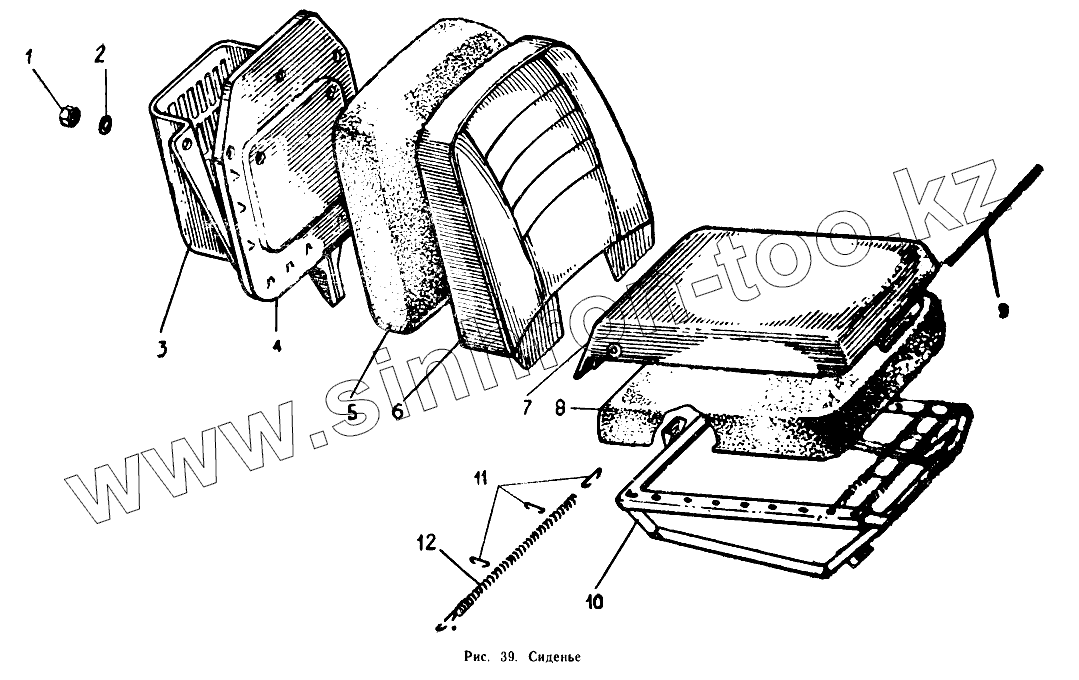

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Сиденье
1
2
3
4
4
5
5
6
6
7
8
8
9
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Гайка М5-7G] | Гайка М5-7G | |
| 2 | [Шайба 5] | Шайба 5 | |
| 3 | 9.203-6825582-10 | Карман | |
| 4 | 9.203-6825510-10СБ | Поддон спинки сиденья | |
| 4 | 9.203.7-6825510-10СБ | Поддон спинки сиденья | |
| 5 | 9.203-6825528 | Подушка спинки сиденья | |
| 5 | 9.203.7-6825528 | Подушка спинки сиденья | |
| 6 | 9.203.7-6825520-10СБ | Обивка спинки | |
| 6 | 9.203-6825520-10СБ | Обивка спинки | |
| 7 | 9.101-6823100СБ | Обшивка сиденья | |
| 8 | 9.102-6823014 | Подушка сиденья | |
| 8 | 9.102.7-6823014 | Подушка сиденья | |
| 9 | 9.101-6823122-10 | Зацеп чехла сиденья | |
| 10 | 9.203-6820510СБ | Каркас сиденья | |
| 10 | 9.203.7-6820510СБ | Каркас сиденья | |
| 11 | БП-62.7-68 | Скрепка | |
| 12 | БП-62.740 | Пружина сиденья |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
