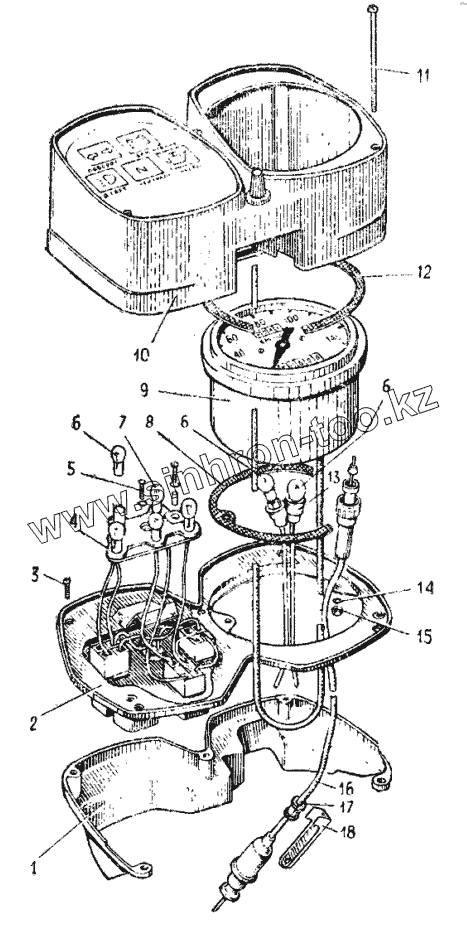

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Щиток приборов
1
2
3
4
4
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7.1077-3805010-42 | 7.1077-3805010-42 | Щиток приборов | |
| 7.1077-3805010-10 | 7.1077-3805010-10 | Щиток приборов | |
| 7.107-3805010-42 | 7.107-3805010-42 | Щиток приборов | |
| 7.107-3805010-10 | 7.107-3805010-10 | Щиток приборов | |
| 1 | 7.107-3805011 | Накладка | |
| 2 | 7.107-380300СБ | Основание с кронштейнами | |
| 3 | 241819-06 | Винт 2-4х16 | |
| 4 | 7.107-3805100 | Жгут с патронами | |
| 4 | 7.107-3805100-30 | Жгут с патронами | |
| 5 | [Винт М3-6gх10] | Винт М3-6gх10 | |
| 6 | АМН12-3-1 | Лампа | |
| 7 | А12-1 | Лампа | |
| 8 | 7.107-3805022 | Прокладка | |
| 9 | СП-158Т | Спидометр | |
| 9 | СП-158 | Спидометр | |
| 10 | 7.107-3805200-10СБ | Кожух в сборе | |
| 11 | 7.107-3805021 | Винт | |
| 12 | 7.107-3805014 | Прокладка | |
| 13 | 7.107-3724040-10 | Жгут освещения спидометра | |
| 14 | 252003-29 | Шайба 5 | |
| 15 | 250464-29 | Гайка М5-6Н | |
| 16 | ГВ119Б-3802600-01 | Гибкий вал | |
| 16 | ГВ119Б-Т-3802600-01 | Гибкий вал | |
| 17 | 7.107-3802434 | Фиксатор | |
| 17 | 7.109-3802434 | Фиксатор | |
| 18 | 7.109-3506063 | Держатель тормозного шланга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
