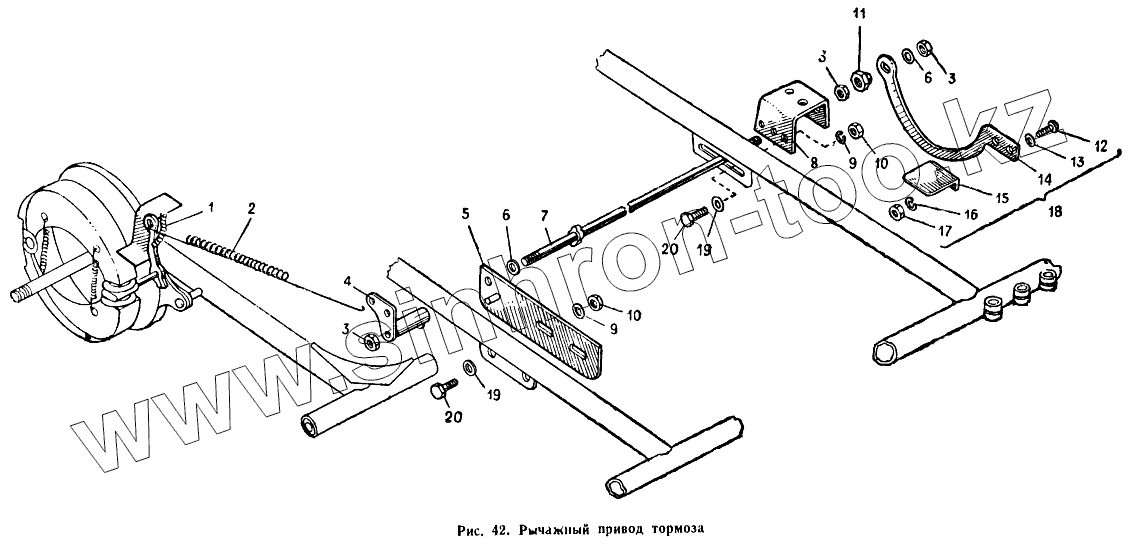

Каталог запасных частей к технике: ИЖМОТО ИЖ-7.107 "Планета-5". Рычажный привод тормоза
1
2
3
3
3
4
5
6
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В-62.0-6-1 | Пружина | |
| 2 | 9.203-3504506 | Пружина | |
| 3 | 9.203-3504504 | Гайка М10LH-7H | |
| 4 | 9.203-3504530СБ | Рычаг в сборе | |
| 5 | 9.203-3504510СБ | Опора правая в сборе | |
| 6 | [Шайба 10] | Шайба 10 | |
| 7 | 9.203-3504502 | Вал | |
| 8 | 9.203-3504503 | Скоба | |
| 9 | [Шайба 8] | Шайба 8 | |
| 10 | 9.202-0000016 | Гайка М8-7Н | |
| 11 | 9.203-3501505 | Втулка резьбовая | |
| 12 | [Винт ВМ5-8gх14] | Винт ВМ5-8gх14 | |
| 13 | [Шайба 5] | Шайба 5 | |
| 14 | 9.203-3504522-10 | Рычаг педали | |
| 15 | 9.203-3504524-10 | Педаль | |
| 16 | [Шайба 5] | Шайба 5 | |
| 17 | [Гайка М5-7G] | Гайка М5-7G | |
| 18 | 9.203-3504520СБ | Педаль в сборе | |
| 19 | В-150М.0-170 | Шайба 8 | |
| 20 | [Болт М8-8gх20] | Болт М8-8gх20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
